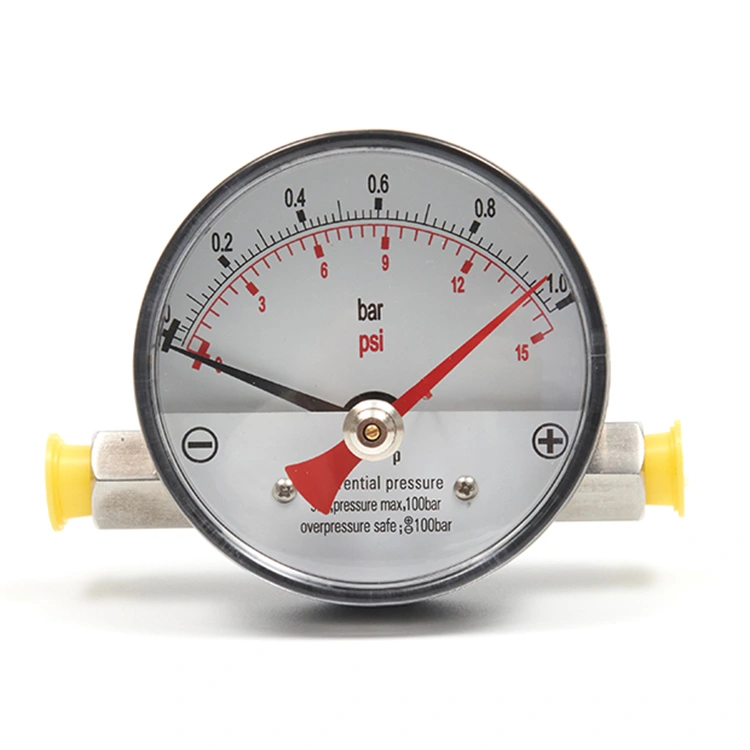

O manômetro diferencial com pistão magnético modelo DP80 apresenta um design de pistão magnético que aumenta a sensibilidade e a precisão do manômetro. Este recurso inovador permite movimentos mais suaves e responsivos do ponteiro, proporcionando leituras precisas mesmo em ambientes desafiadores.
Construído para suportar os rigores do uso industrial, o Modelo DP80 possui uma construção durável toda em metal que garante desempenho duradouro. Seu design de pistão magnético também minimiza o atrito e o desgaste, prolongando a vida útil do medidor e reduzindo os requisitos de manutenção.
Como fabricante líder de medidores de pressão diferencial, a CSHERUN Factory está comprometida em fornecer produtos de alta qualidade e atendimento ao cliente excepcional. Nosso Modelo DP80 foi projetado e fabricado para atender aos rigorosos padrões do setor industrial, garantindo confiabilidade e precisão em suas necessidades de medição de pressão.
Esteja você no setor de petróleo e gás, químico, geração de energia ou tratamento de água, o manômetro diferencial com pistão magnético - modelo DP80 - é sua solução confiável para medições precisas de pressão. Contate a CSHERUN Factory hoje para saber mais sobre nossos produtos e serviços.
●Para meios gasosos e líquidos que não são altamente viscoso ou cristalizante
●Sistemas de filtragem
●Monitoramento da bomba
●Circuitos de resfriamento
●Sistemas de dutos
●Faixas de medição de pressão diferencial 0 ... 400 mbar a 0 ... 10 bar
●Caixa compacta do sistema em aço inoxidável, adequado para altas pressões de trabalho (pressões estáticas), opcionalmente 100, 250 ou 400 barras
● Segurança contra sobrecarga em ambos os lados ao máximo pressão de trabalho
●Sistema e caixa do indicador intercambiáveis no local
●Até 2 contatos reed podem ser adaptados e ajustado no local
Montagem de acordo com símbolos afixados
⊕ alta pressão, ⊖ baixa pressão

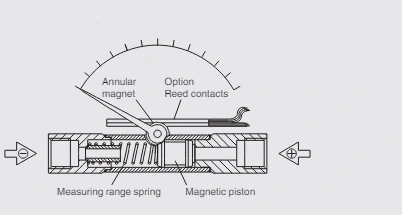

As pressões p1 e p2 atuam no lado ⊕ e ⊖ da câmara de medição, separadas pelo pistão magnético carregado de pressão ou pistão magnético。
A diferença de pressão provoca um movimento axial (deflexão) do pistão apoiado na mola da faixa de medição.
Um ímã anular montado no ponteiro do instrumento segue o ímã integrado no pistão, de modo que a cada posição do pistão seja atribuída uma posição definida do ponteiro.
Este design permite a separação mecânica completa do sistema de medição e da indicação, ao mesmo tempo que elimina qualquer vazamento para o exterior.
Com o fluxo de volume do lado ⊕ para o lado ⊖ na câmara de medição é minimizado pelo projeto mecânico e não interfere nos processos padrão.
|
Tamanho nominal (mm) |
80 |
|
|
Intervalos de escala |
0 ... 400 mbar a 0 ... 10 bar |
|
|
Precisão da indicação |
± 3% do valor da escala completa com o aumento da pressão diferencial |
|
|
Máx. pressão de trabalho (pressão estática) |
■ 100 barras ■ 250 barras ■ 400 barras |
|
|
Segurança contra sobrecarga |
ambos os lados à pressão máxima de trabalho |
|
|
Temperatura permitida |
Ambiente: 0 ... +60 °C Médio: +100 °C máximo |
|
|
Proteção de entrada de acordo com IEC/EN 60529 |
IP54 |
|
|
Materiais molhados |
Câmara de medição com conexão de pressão Aço inoxidável 1.4571, 2 x G ¼ fêmea, lado direito e esquerdo, em linha (EN 837-1/7.3) ■ Outras conexões de pressão através de roscas fêmea ou macho ■ Montagem inferior ou montagem traseira, ⊕ conexão esquerda ■ Filtro fino integrado na conexão ⊕
Elemento de pressão Mola de compressão, aço inoxidável 1.4310
Pistão magnético Pistão Aço inoxidável 1.4571, ímã: ferrite dura |
|
|
Materiais não molhados |
Mostrador Alumínio, branco, letras: escala, preto externo (barra), vermelho interno (psi) Ponteiro Alumínio, preto Janela Plástico transparente que não estilhaça, encaixado na caixa |
|
|
Montagem |
Montagem por meio de: ■ Linhas de medição rígidas ■ Flange de montagem em painel ■ Suporte de montagem de instrumento para montagem na parede |
|
