● Aplicações padrão no setor de processos
● Adequado para meios de pressão corrosivos, contaminados ou heterogêneos
● Projete com diafragma interno, alojamento superior e inferior soldado
● Sem vedação
● Excelente índice de custo-desempenho
|
Classificação de pressão |
50 ℃ pressão máxima 110bar |
|
|
Faixa de pressão |
0 ... 0,6mpa a 0 ... 9mpa |
|
|
Habitação superior (conexão do instrumento) |
Material aço inoxidável 316 L, g ½ fêmea |
|
| Diafragma |
Material aço inoxidável 316 L, soldado com parte superior do corpo |
|
|
Moradia inferior (conexão de processo) |
Material aço inoxidável 316 L, G ½ B masculino, |
|
|
Faixa de temperatura do medidor de pressão |
Processo -10 ... +150 ℃ |
|
|
Encher fluido |
Óleo de silício KN2 |
|

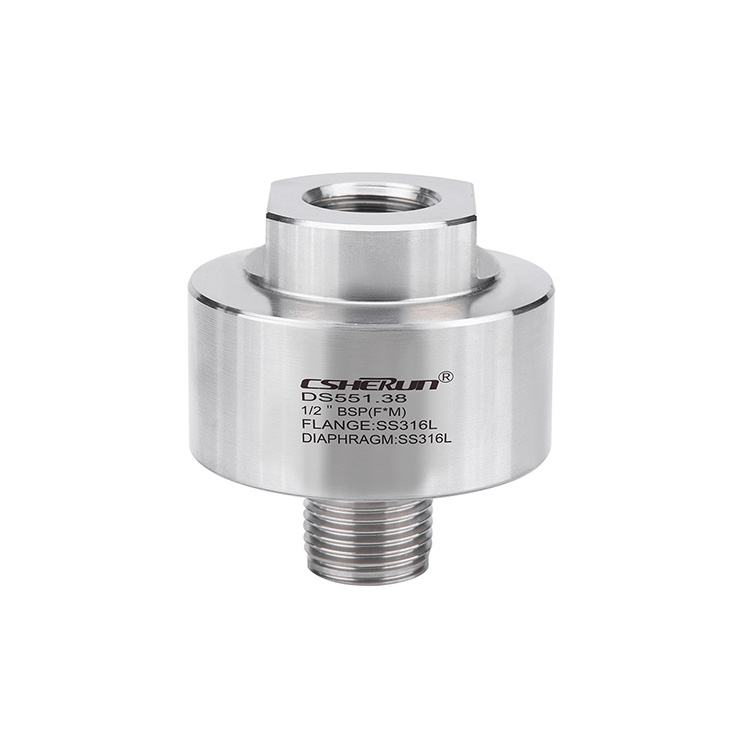

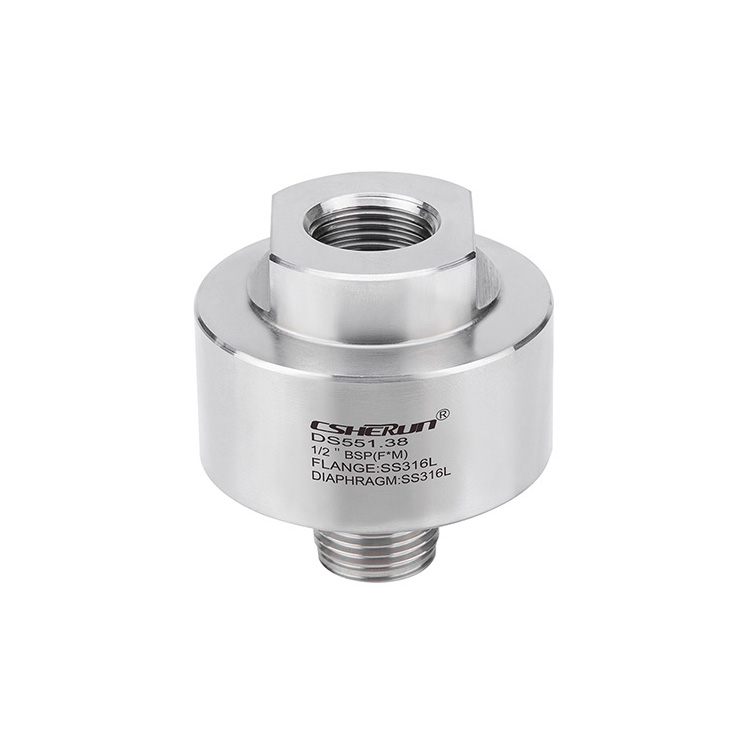

Possibilidade recomendada de combinação do modelo de vedação de diafragma DS551.38 com um medidor de pressão com modelo de tubo Bourdon S.SW06.010.100/s.sw06.030.100
|
Conexão do processo g |

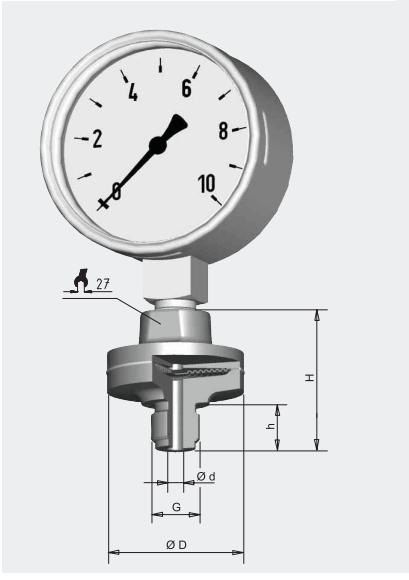

Dimensões em mm |
Peso em kg |
|||
|
|
D |
d |
H |
h |
|
|
G1/2B |
59 |
7 |
60.5 |
20 |
0.48 |
|
1/2NPT |
59 |
7 |
59.5 |
19 |
0.48 |
Modelo / processo Conexão / enchimento de fluido / manômetro de pressão / faixa de pressão / condições de processo
