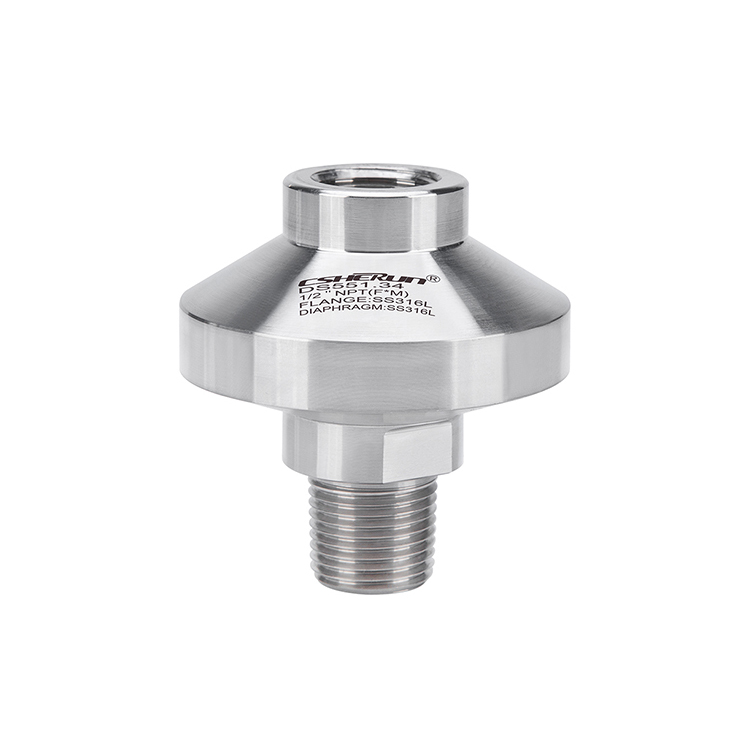

Seal diafragma com conexão rosqueada

Aplicações

● Para mídias agressivas, quentes, corrosivas, ambientalmente perigosas ou tóxicas

● Indústria de petróleo e gás, indústrias químicas e petroquímicas

● Tratamento de água

● Versátil no aplicativo

Recursos especiais

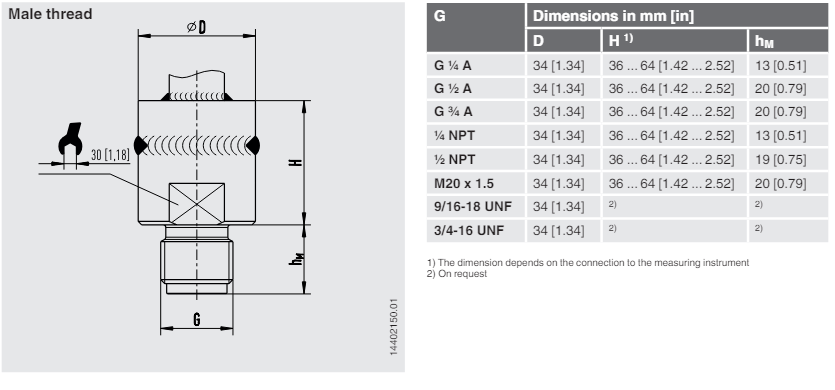

● Conexão de processo com thread

● Versão com diafragma interno, peças de vedação do diafragma totalmente soldadas

● Grande seleção de conexões e materiais de processo

● Conexões de descarga opcionalmente disponíveis

● Altas pressões até 1.000 bar [14.500 psi] podem ser alcançadas

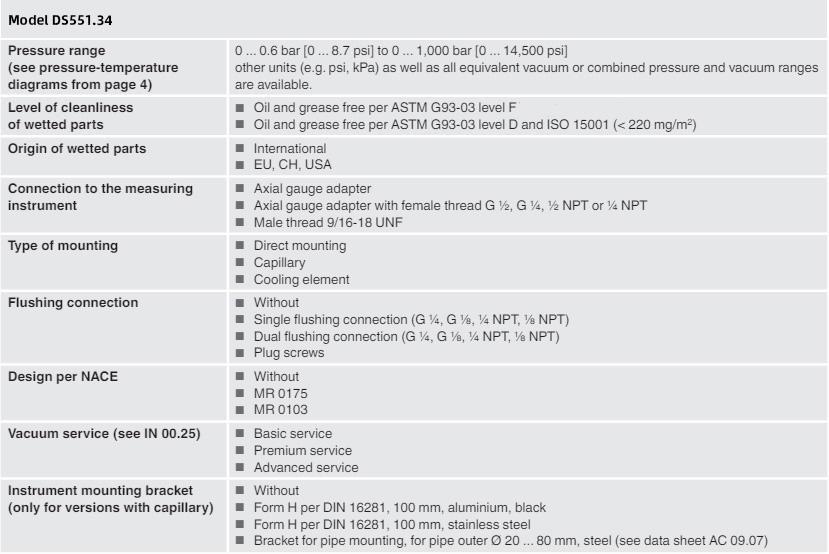

Especificação

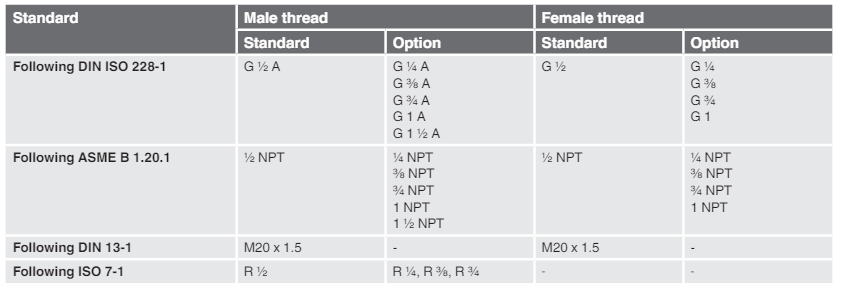

Conexão do processo

Outras conexões de processo mediante solicitação

Pressão nominal permitida (PN)

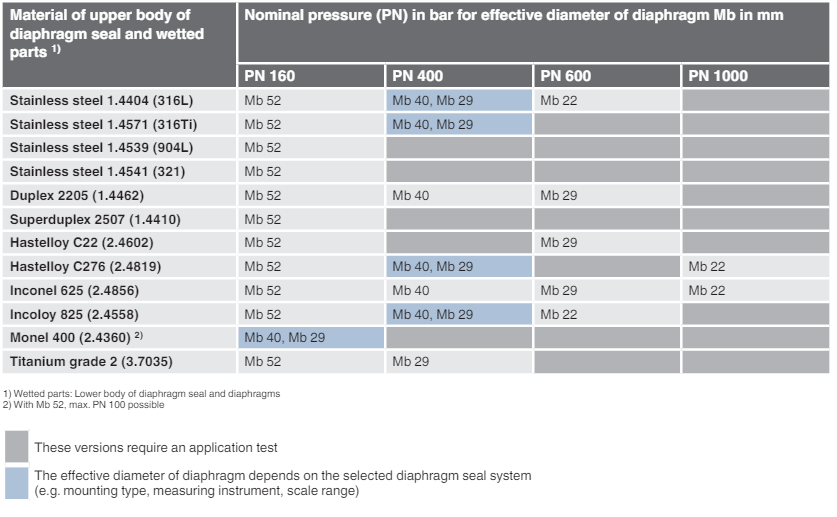

A pressão nominal permitida (PN) do sistema de vedação do diafragma resulta do material selecionado e depende do diâmetro efetivo do diafragma da vedação do diafragma (consulte a tabela abaixo). Além disso, a classificação de pressão/temperatura permitida deve ser levada em consideração. Para os diagramas de temperatura de pressão relevantes.

A temperatura máxima permitida do processo do sistema de vedação diafragma também é limitada pelo método de união, pelo fluido de enchimento do sistema e pelo instrumento de medição.

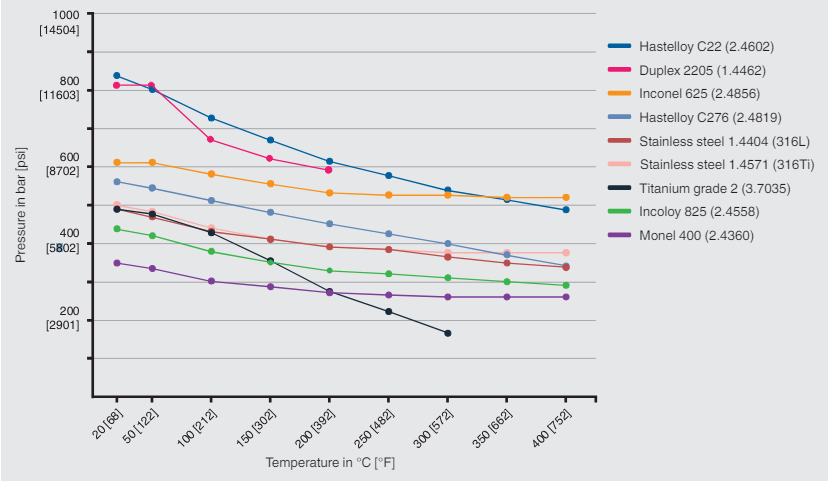

Diagrama de temperatura de pressão

Diâmetro efetivo do diafragma mb 52 mm

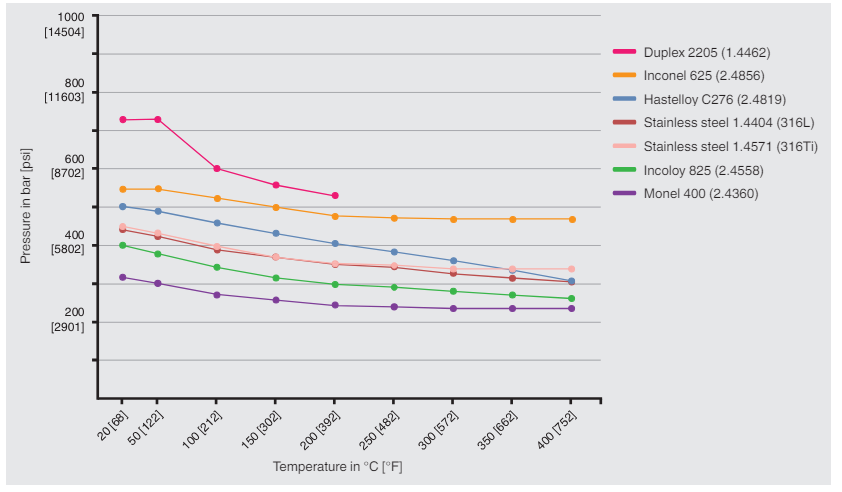

Diagrama de temperatura de pressão

Diâmetro efetivo do diafragma mb 40 mm

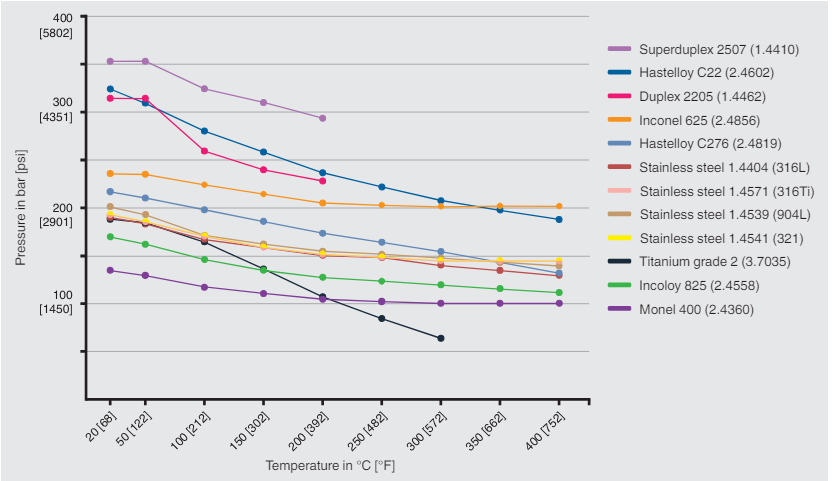

Diagrama de temperatura de pressão

Diâmetro efetivo do diafragma MB 29 mm

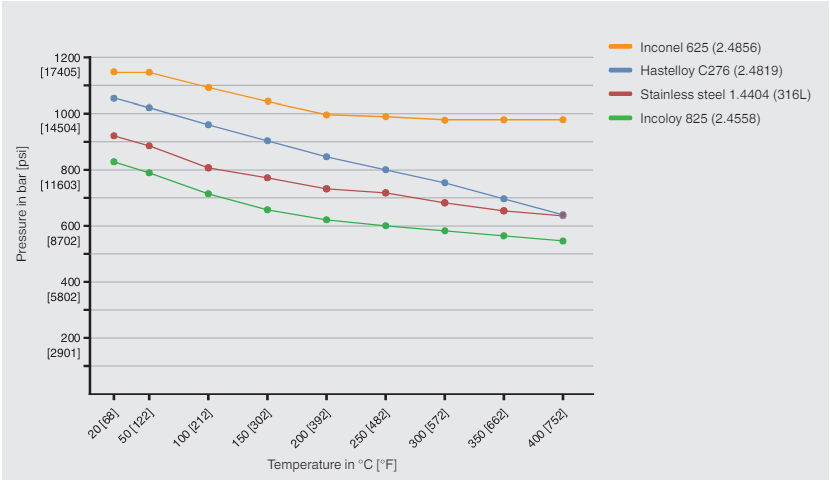

Diagrama de temperatura de pressão

Diâmetro efetivo do diafragma mb 22 mm

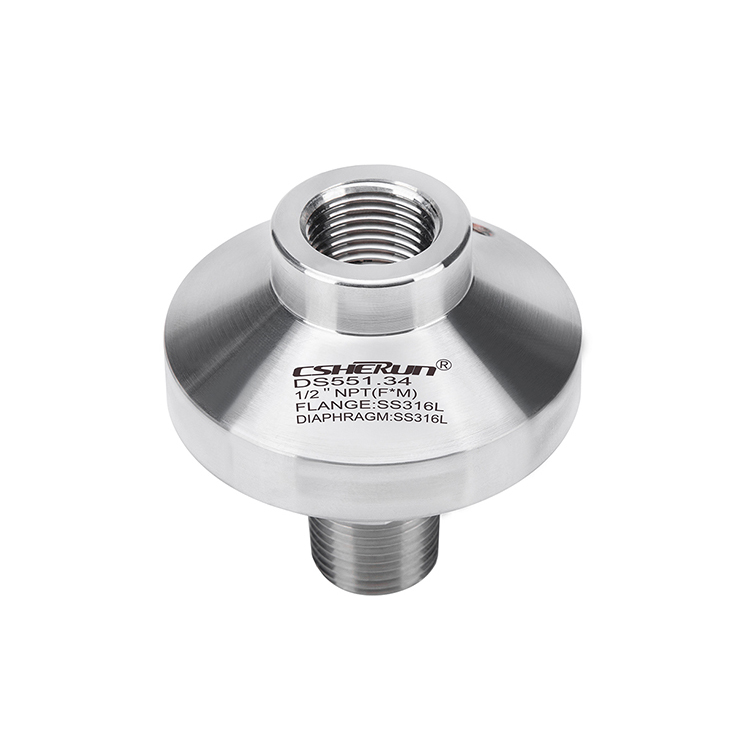

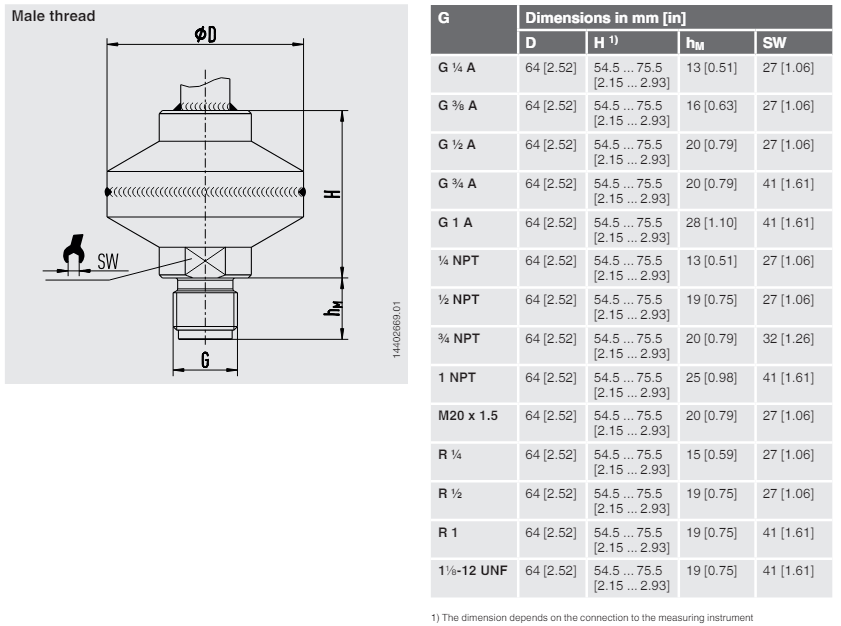

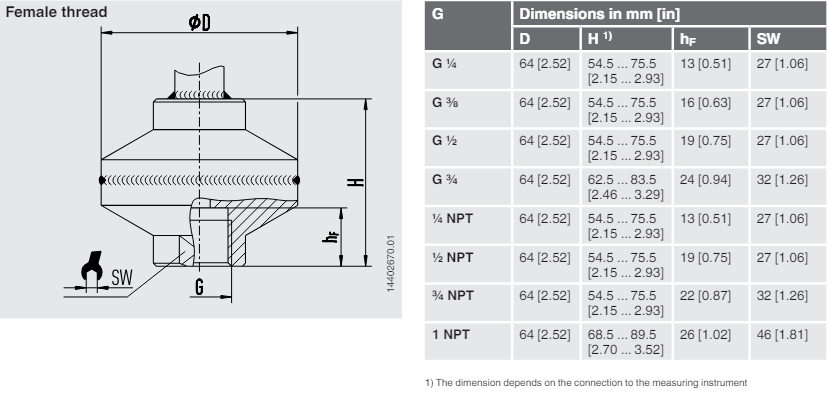

Seal diafragma, modelo DS551.34

Diâmetro efetivo do diafragma mb 52 mm

Seal diafragma, modelo DS551 .34

Diâmetro efetivo do diafragma mb 40 mm

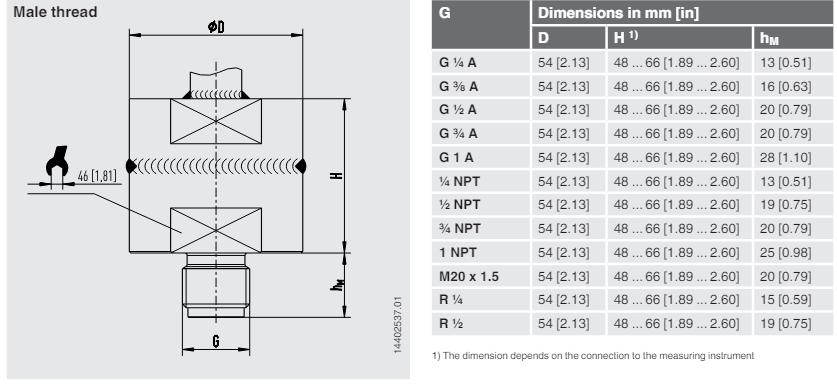

Seal diafragma, modelo DS551.34

Diâmetro efetivo do diafragma MB 29 mm

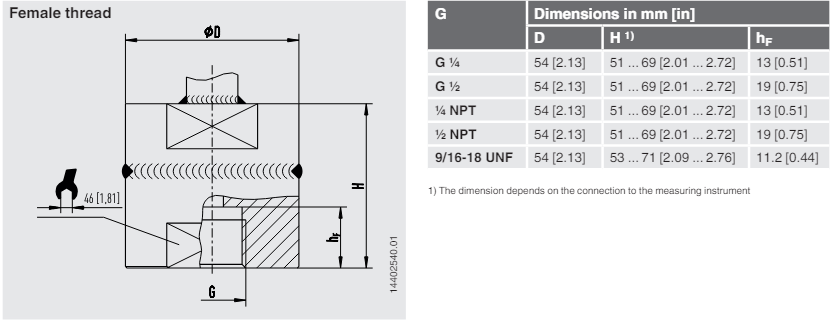

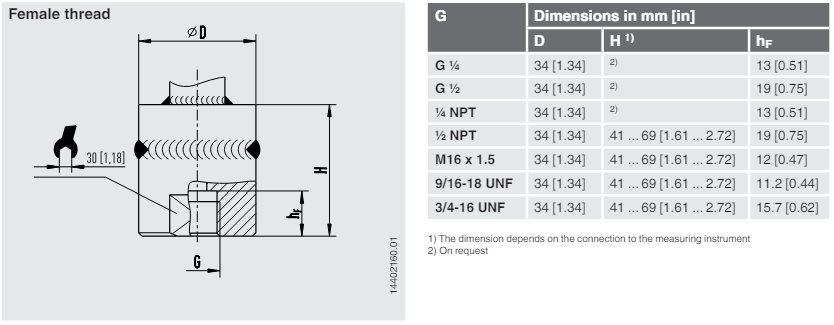

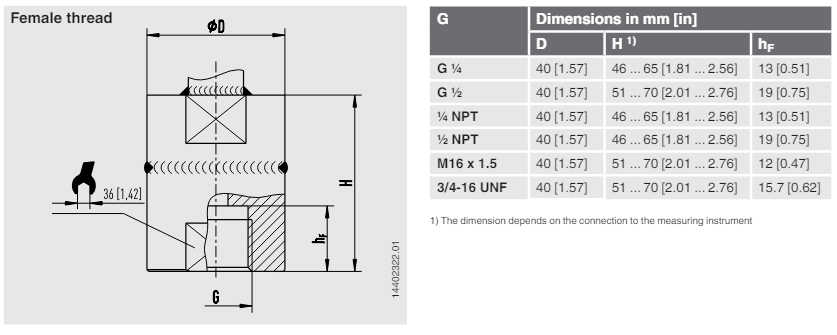

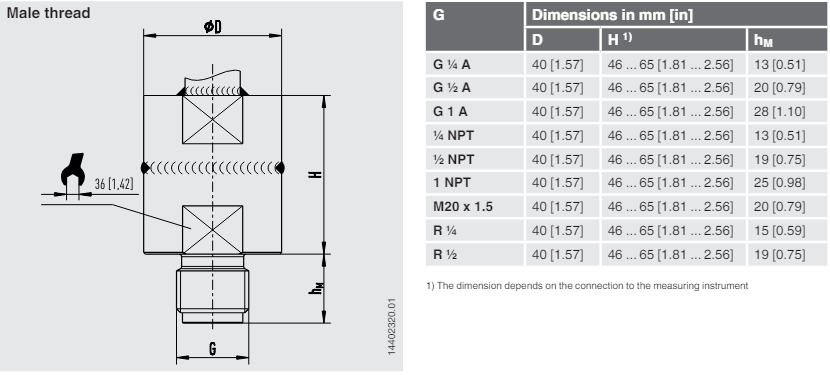

Seal diafragma, modelo DS551 .34

Diâmetro efetivo do diafragma mb 22 mm

Seal diafragma:

Diafragma Modelo de vedação / conexão do processo (conexão de processo padrão, rosca, classificação de pressão nominal) / material (parte superior do corpo, diafragma, parte inferior do corpo) / conexão de descarga (parafuso do plugue) / conexão com o instrumento de medição / nível de limpeza de peças molhadas / origem de peças molhadas / certificados

Sistema de vedação de diafragma:

Modelo de vedação de diafragma / conexão de processo (conexão de processo padrão, rosca, classificação de pressão nominal) / material (parte superior do corpo, diafragma, parte inferior do corpo) / conexão de descarga (parafuso do plugue) / Modelo de instrumento de medição de pressão (folha de dados) / montagem (montagem direta, elemento de resfriamento, capilar) / min. e máx. Temperatura do processo / min. e máx. temperatura ambiente / serviço a vácuo / transmissão de pressão / certificados / altura diferença / nível de limpeza de peças molhadas / origem de peças molhadas / suporte de montagem do instrumento
