Seal diafragma com conexão estéril, conexão asséptica por DIN 11864

Model:DS530.51

Aplicações● Aplicações sanitárias● Produção de alimentos e bebidas● Indústria farmacêutica, indústria de biotecnologia, produção de ingredientes ativos● Produção de materiais básicos assépticos na indústria quí......

Enviar consulta

Descrição do produto

Aplicações

● Aplicações sanitárias

● Produção de alimentos e bebidas

● Indústria farmacêutica, indústria de biotecnologia, produção de ingredientes ativos

● Produção de materiais básicos assépticos na indústria química

Recursos especiais

● Limpeza rápida, sem resíduos

● Adequado para SIP e CIP

● certificado por EHEDG e 3-a-compatível

● Design higiênico certificado

Especificação

Modelo DS551.36	Padrão	Opção
Faixa de pressão
Conexão rosqueada por DIN 11864-1	■ 0… 0,6 bar a 0… 40 bar [0… 8.7 psi a 0… 580 psi] (para o DN 40) ■ 0… 0,6 bar a 0… 25 bar [0… 8.7 psi a 0… 363 psi] (do DN 50)
Conexão de flange por DIN 11864-2	■ 0… 0,6 bar a 0… 25 bar [0… 8.7 psi a 0… 363 psi] (para o DN 40) ■ 0… 0,6 bar a 0… 16 bar [0… 8.7 psi a 0… 232 psi] (do DN 50)
Conexão de grampo por DIN 11864-3 ²⁾	■ 0… 0,6 bar a 0… 40 bar [0… 8.7 psi a 0… 580 psi] (para o DN 40) ■ 0… 0,6 bar a 0… 25 bar [0… 8.7 psi a 0… 363 psi] (para o DN 65) ■ 0… 0,6 bar a 0… 16 bar [0… 8.7 psi a 0… 232 psi] (do DN 80)
Nível de limpeza de peças molhadas	Livre de petróleo e graxa por ASTM G93-03 Nível F (<1.000 mg/m2)	■ livre de petróleo e graxa por ASTM G93-03 Nível D e ISO 15001 (<220 mg/m2) ■ Óleo e graxa grátis por ASTM G93-03 Nível C e ISO 15001 (<66 mg/m2)
Origem de peças molhadas	Internacional	EU, CH, USA
Rugosidade da superfície de peças molhadas	RA ≤ 0,76 μm [30 μin] por ASME BPE SF3 (exceto a costura de solda)	RA ≤ 0,38 μm [15 μin] por ASME BPE SF4, apenas com superfície eletropolida (exceto a costura de solda)
Conexão com o instrumento de medição	Adaptador axial	Adaptador axial com fio feminino G ½, G ¼, ½ NPT ou ¼ NPT
Tipo de montagem	Montagem direta	■ Capilar ■ Elemento de resfriamento
Versão por NACE	----	■ MR 0175 ■ MR 0103
Serviço de vácuo	Serviço básico	■ Serviço premium ■ Serviço avançado
Suporte de montagem do instrumento (apenas para opção capilar)	----	■ Formulário H por DIN 16281, 100 mm, alumínio, preto ■ Formulário H por DIN 16281, 100 mm, aço inoxidável ■ Suporte para montagem de tubo, para tubo Ø 20 ... 80 mm, aço (consulte a folha de dados AC 09.07)

Combinações de materiais

Parte superior do corpo da vedação do diafragma	Peças molhadas
Aço inoxidável 1.4435 (316L)	Aço inoxidável 1.4435 (316L)
Aço inoxidável 1.4435 (316L) ， Eletropolido	Aço inoxidável 1.4435 (316L) ， Eletropolido
Aço inoxidável 1.4539 (904L)	Aço inoxidável 1.4539 (904L)
Hastelloy C22 (2.4602)	Hastelloy C22 (2.4602)
Hastelloy C276 (2.4819)	Hastelloy C276 (2.4819)

Outras combinações de materiais para temperaturas especiais do processo mediante solicitação

Conexões assépticas por DIN 11864 formam um

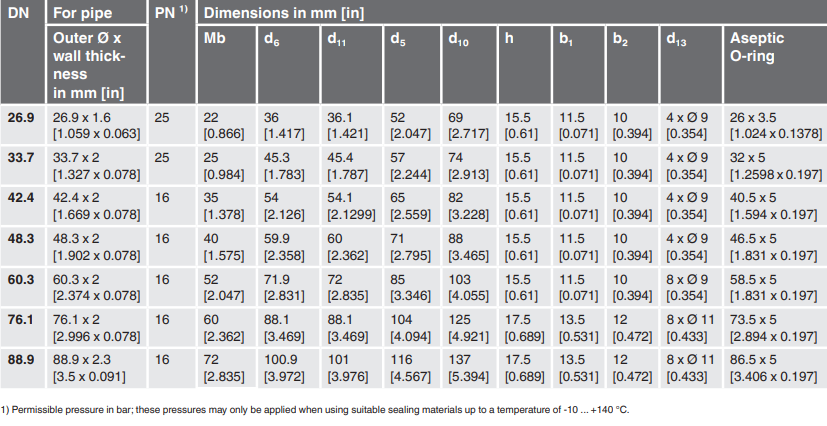

Dimensões em mm [in]
Conexão de tubo rosqueado asséptico DIN 11864-1

Tipo de conexão do processo: conexão de tubo rosqueado asséptico por DIN 11864-1 FORMA A

Padrão do tubo: tubos por DIN 11866 Linha A ou DIN 11850 Linha 2

Conexão de tubo rosqueado asséptico DIN 11864-1

Tipo de conexão do processo: conexão de tubo rosqueado asséptico por DIN 11864-1 FORMA A

Padrão do tubo: tubos por DIN 11866 Linha B ou DIN ISO 1127 Linha 1

Conexão de tubo rosqueado asséptico DIN 11864-1

Tipo de conexão do processo: conexão de tubo rosqueado asséptico por DIN 11864-1 FORMA A

Padrão do tubo: tubos por DIN 11866 Linha C ou ASME BPE 1997

Conexão de flange asséptica DIN 11864-2

Tipo de conexão do processo: conexão de flange asséptica por DIN 11864-2 FORMA A

Padrão do tubo: tubos por DIN 11866 Linha A ou DIN 11850 Linha 2

Conexão de flange asséptica DIN 11864-2

Tipo de conexão do processo: conexão de flange asséptica por DIN 11864-2 FORMA A

Padrão do tubo: tubos por DIN 11866 Linha B ou DIN ISO 1127 Linha 1

Conexão de flange asséptica DIN 11864-2

Tipo de conexão do processo: conexão de flange asséptica por DIN 11864-2 FORMA A

Padrão do tubo: tubos por DIN 11866 Linha C ou ASME BPE 1997

Conexão de grampo asséptica DIN 11864-3

Tipo de conexão do processo: conexão de grampo asséptica DIN 11864-3 FORMA A

Padrão do tubo: tubos por DIN 11866 Linha A ou DIN 11850 Linha 2

Conexão de grampo asséptica DIN 11864-3

Tipo de conexão do processo: conexão de grampo asséptica DIN 11864-3 FORMA A

Padrão do tubo: tubos por DIN 11866 Linha B ou DIN ISO 1127 Linha 1

Conexão de grampo asséptica DIN 11864-3

Tipo de conexão do processo: conexão de grampo asséptica DIN 11864-3 FORMA A

Padrão do tubo: tubos por DIN 11866 Linha C ou ASME BPE 1997

Seal diafragma:

Diafragma Modelo de vedação / conexão do processo (tipo e especificação da conexão do processo) / material (corpo base, diafragma) / rugosidade da superfície de peças molhadas / conexão com o instrumento de medição / nível de limpeza de peças molhadas / origem de peças / certificados molhados

Sistema de vedação de diafragma:

Diafragma Modelo de vedação / conexão do processo (tipo de conexão do processo, padrão do tubo, dimensão do tubo) / material (corpo base, diafragma) / rugosidade da superfície de peças molhadas / instrumento de vedação / medição (folha de dados) / montagem (montagem direta, elemento de resfriamento, capilar) / min. e máx. Temperatura do processo / min. e máx. temperatura ambiente / serviço a vácuo / sistema de enchimento / certificados / altura diferença / nível de limpeza de peças molhadas / origem de peças molhadas / suporte de montagem do instrumento
