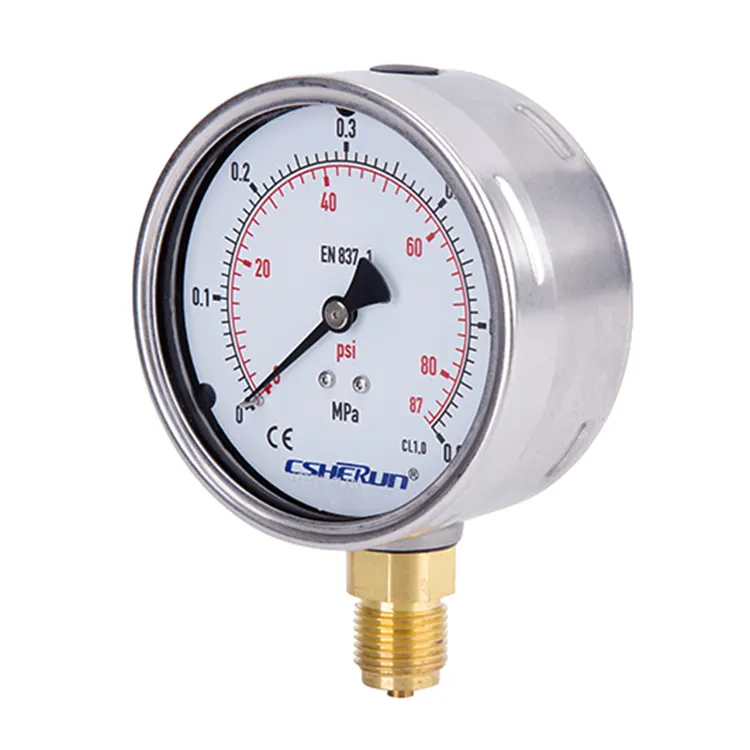

O sofisticado manômetro de enchimento de líquido, produzido na China, é empregado principalmente para medir a pressão do gás, com a capacidade de avaliar a micropressão e fornecer um grau de proteção contra sobrepressão. Fabricado em liga de cobre e revestido em aço inoxidável robusto, este medidor garante precisão e durabilidade.
O manômetro de enchimento de líquido CSHERUN, fabricado na China, foi projetado para uso com meios gasosos e líquidos que não são altamente viscosos, não cristalizam e não causam corrosão em ligas de cobre. Ao medir gás ou vapor, é crucial aderir à tabela "Critérios de seleção conforme pré EN 837-2" para garantir compatibilidade e precisão.
Para maior comodidade, CSHERUN oferece a opção de personalizar as marcações do mostrador de acordo com suas necessidades específicas. Mediante solicitação, também podemos imprimir o logotipo da sua empresa no mostrador, proporcionando um toque personalizado ao seu manômetro de enchimento de líquido.
● Resistente a vibrações e choques
● Adequado para vibrações pesadas e cargas de pressão dinâmicas altas
● Adequado para todos os meios gasosos e líquidos que não obstruam o sistema de pressão ou ataquem peças de liga de cobre
● Maior vida útil devido ao menor desgaste e proteção contra corrosão do sistema de medição
● Hidráulica
● Compressores, construção naval
● Engenharia médica
● Confiável e econômico
● Diferentes versões personalizadas disponíveis
● Para meios gasosos e líquidos que não são altamente viscosos, não cristalizam e não atacam ligas de cobre.
● ！Para medição de gás ou vapor, estes medidores devem ser usados de acordo com a tabela “Critérios de seleção conforme pré EN 837-2”.
|
Valor máximo da escala do manômetro (bar) |
≤25 |
<25 a ≤600 |
<600 a ≤1000 |
|
Número de ciclos de pressão |
120.000 |
100.000 |
30.000 |
|
Projeto |
EN837-1 |
|
|
Tamanho nominal em mm |
63,100, 160 |
|
|
Classe de precisão (de acordo com EN837-1) |
63mm :Cl1.6 100, 160 mm: Cl1,0 |
|
|
Faixas de medição
|
-1… 0bar a -1… 15bar 0… 0,6bar a 0… 1000bar |
|
|
Área de aplicação
|
Estável: ≤600bar valor da escala completa >600bar 3/4 X valor da escala completa
Carga dinâmica: ≤600bar 0,9 X valor da escala completa >600bar 2/3 X valor da escala completa
Pouco tempo: ≤600bar 1,3 X valor da escala completa >600bar valor da escala completa |
|
|
Faixa de temperatura operacional |
Ambiente: -20…. +60℃ Médio: +60℃ máximo |
|
|
Desempenho de temperatura |
Quando a temperatura do sistema de medição se desvia da temperatura de referência (+20°C): máx.±0,4%/10k do intervalo |
|
|
Grau de proteção |
IP65 (EN 60529) |
|
|
Conexão de processo |
Liga de cobre G1/2B – chave tamanho SW22 |
|
Local de conexão
|
Montagem inferior Montagem traseira inferior Montagem traseira central (apenas para NS63) |
|
Elemento de pressão |
Liga de cobre ≤60bar tubo tipo “C” >60bar tubo helicoidal |
|
Movimento |
Liga de cobre |
|
Discar
|
Alumínio, branco, Marcação do mostrador preto e vermelho |
|
Ponteiro |
Alumínio, preto |
|
Caso |
Aço inoxidável 304 com soprador |
|
Moldura tipo baioneta |
Aço inoxidável 304 |
|
Janela |
Vidro de segurança |
|
Líquido de enchimento |
Glicerina (99,5%), óleo de silicone (opção) |
■ Outras conexões de processo, a rosca de conexão pode ser PT, NPT, BSPT etc.
■ Balanças especiais
■ Marca de montagem do painel
■ fixação com três furos, moldura de montagem em painel
■ Outras versões especiais
