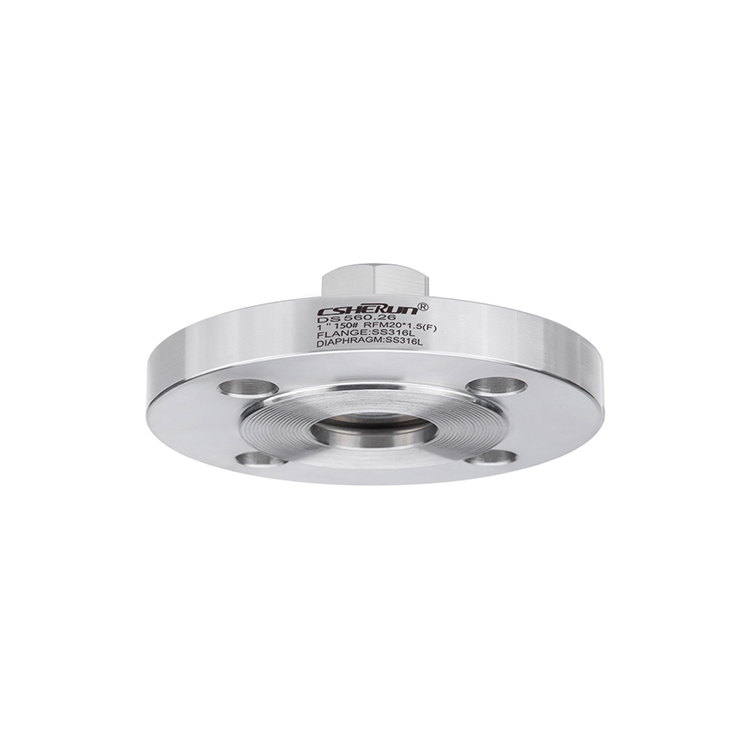

Seal diafragma com conexão de flange

Aplicações

● Mídia agressiva, altamente viscosa, cristalizadora ou quente

● Indústria de processos

● Conexões de processo de flange pequenas

Recursos especiais

● Flange com diafragma interno e soldado

● Design compacto

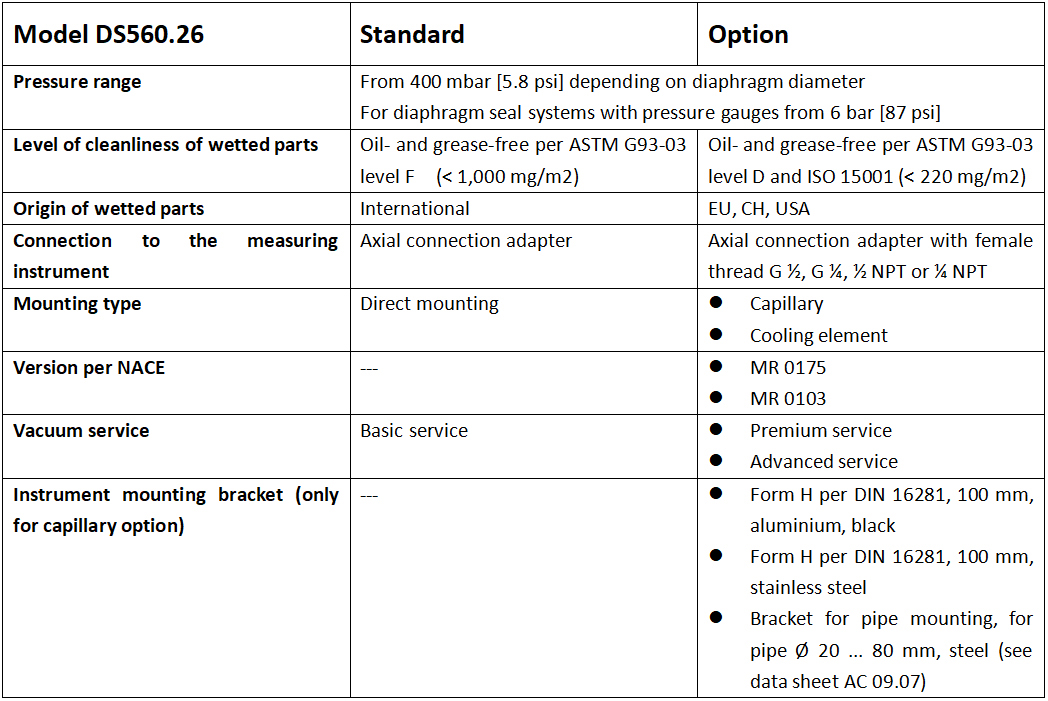

Especificações

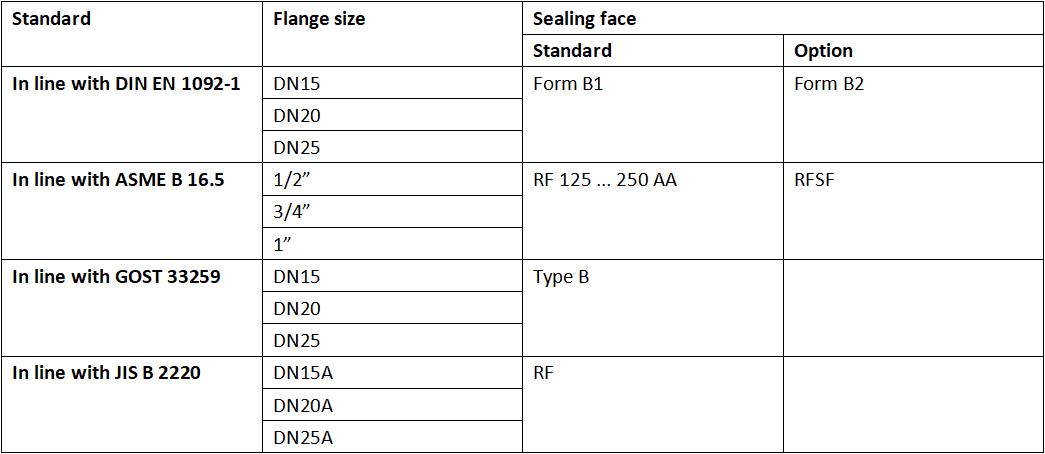

Conexão do processo, flange

Outros flanges e opções mediante solicitação

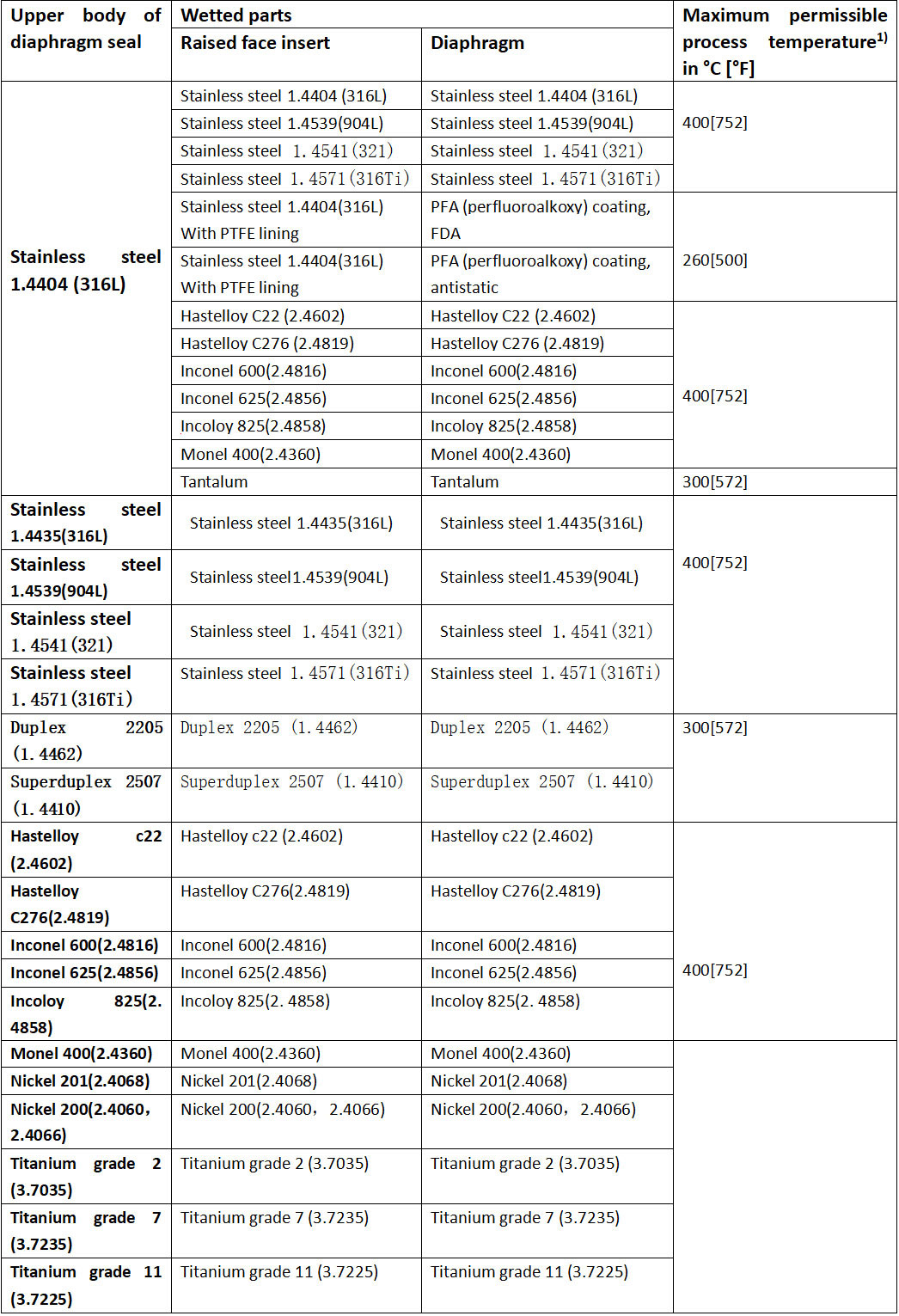

Combinações de materiais

1) A temperatura máxima permitida do processo do sistema de vedação do diafragma é limitada pelo método de união, pelo fluido de enchimento do sistema e pelo instrumento de medição.

Outras combinações de materiais para temperaturas especiais do processo mediante solicitação

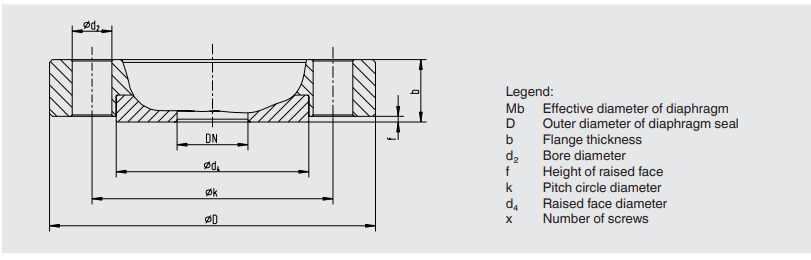

Dimensões em mm [in]

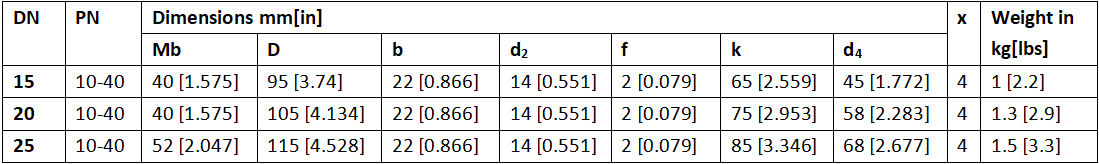

Conexão de flange alinhada com o DIN EN 1092-1, formulário B1

Outras dimensões e pressões nominais mais altas, mediante solicitação

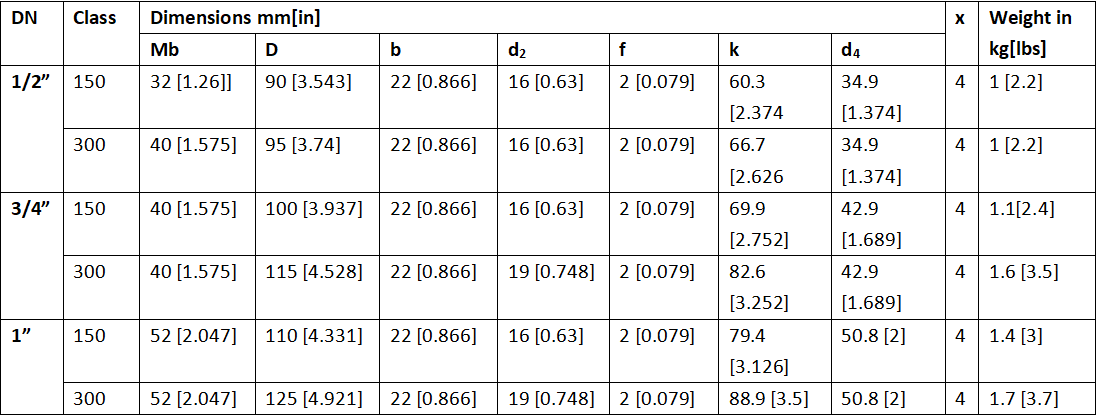

Conexão de flange por ASME B 16.5, RF 125 ... 250 AA

Outras dimensões e pressões nominais mais altas, mediante solicitação

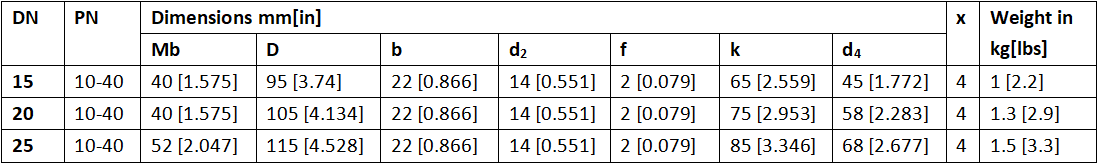

Conexão de flange alinhada com GOST 33259, tipo B tipo B

Outras dimensões e pressões nominais mais altas, mediante solicitação

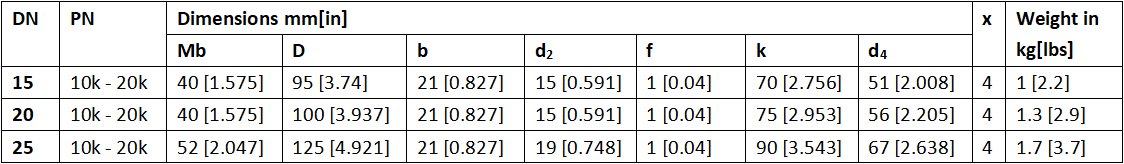

Conexão de flange por jis b 2220

Outras dimensões e pressões nominais mais altas, mediante solicitação

Seal diafragma:

Diafragma Modelo de vedação / conexão do processo (padrão, tamanho do flange, pressão nominal, face de vedação) / materiais (parte superior do corpo da vedação do diafragma, inserção de face elevada, diafragma) / nível de limpeza de peças molhadas / origem de peças / versão molhada por NACE / conexão com o instrumento de medição / certificados

Sistema de vedação de diafragma:

Modelo de vedação de diafragma Modelo de instrumento de medição de pressão (folha de dados) / Montagem (montagem direta, elemento de resfriamento, capilar) / materiais (parte superior do corpo da vedação do diafragma, inserção de face elevada, diafragma) / min. e máx. Temperatura do processo / min. e máx. Temperatura ambiente / serviço de vácuo / sistema de enchimento de fluido / certificados / altura diferença / nível de limpeza de peças molhadas / origem de peças / versão molhada por NACE / selo de diafragma para montagem para a zona 0 / suporte de montagem do instrumento / conexão de processo (padrão, tamanho do flange, pressão nominal, face de vedação)
