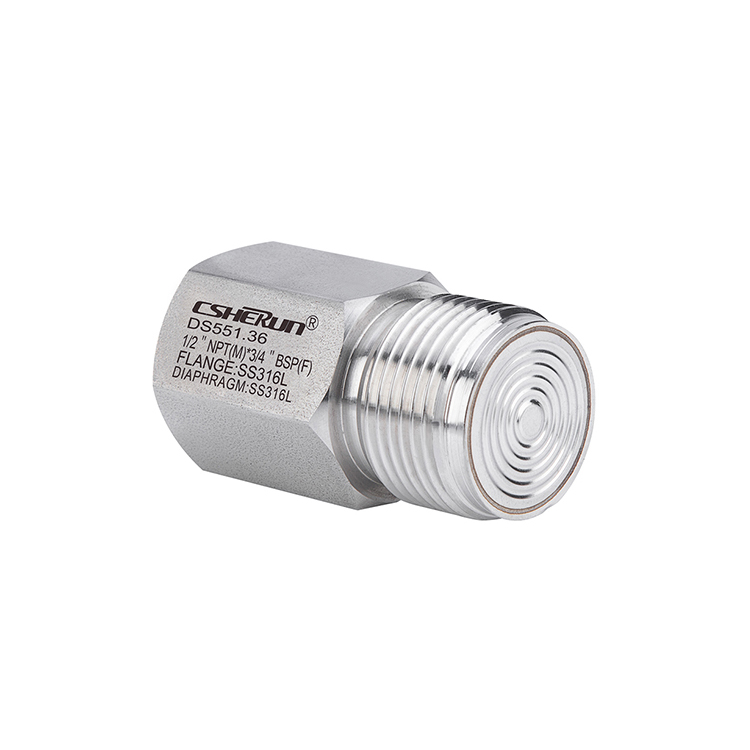

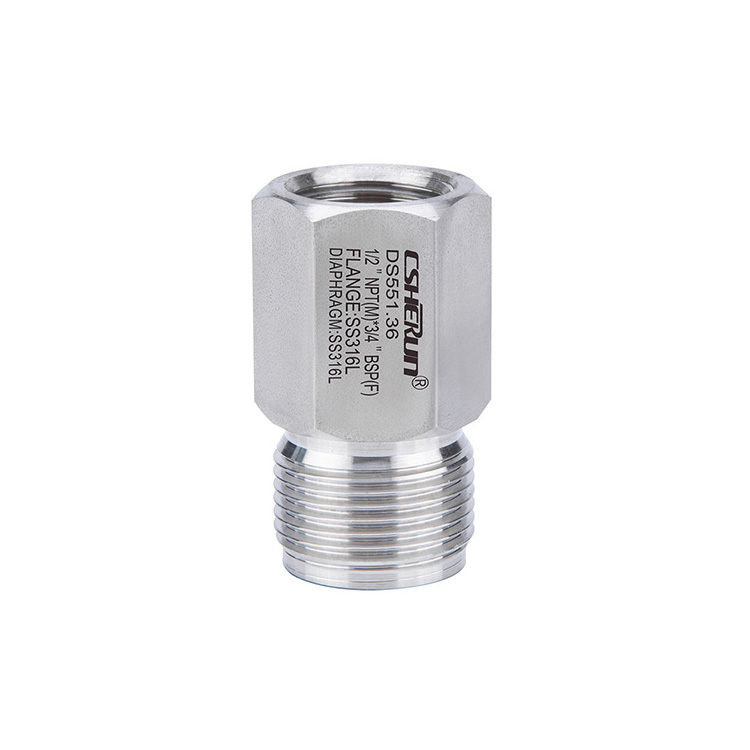

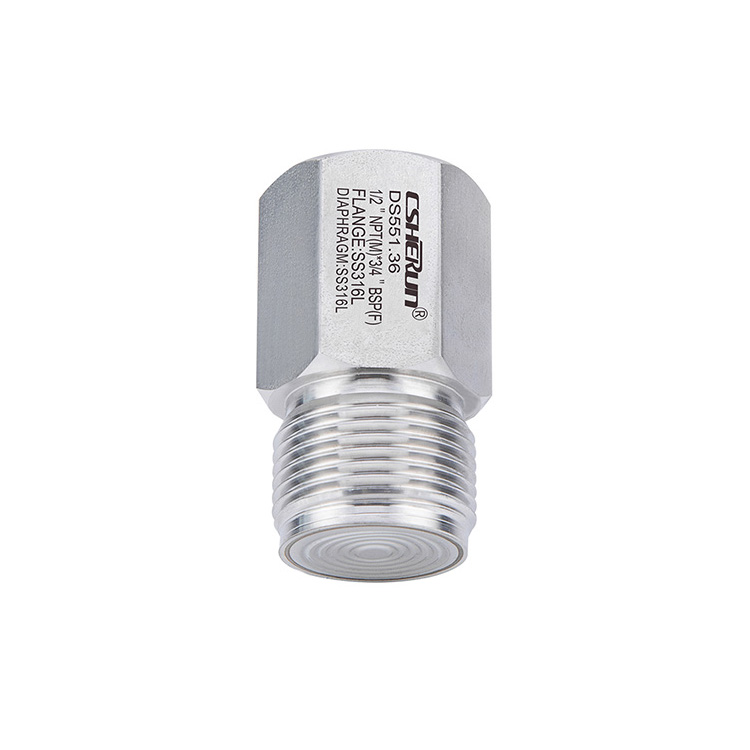

Seal diafragma com conexão rosqueada nivelada diafragma ou com placa de proteção

Aplicativo

● Para mídia altamente viscosa ou cristalizadora

● Para mídia dura e abrasiva

● Bombas de mesa e concreto

● Mineração, tunelamento e transferência de sobrecarga

● Aplicações higiênicas

Recursos especiais

● Conexão rosqueada para aparafusar diretamente

● Laro o diafragma com dimensões compactas

● Altas pressões para a indústria de processos

● Versão com placa de proteção para aumentar a resistência ao desgaste

● faixas de medição de vácuo

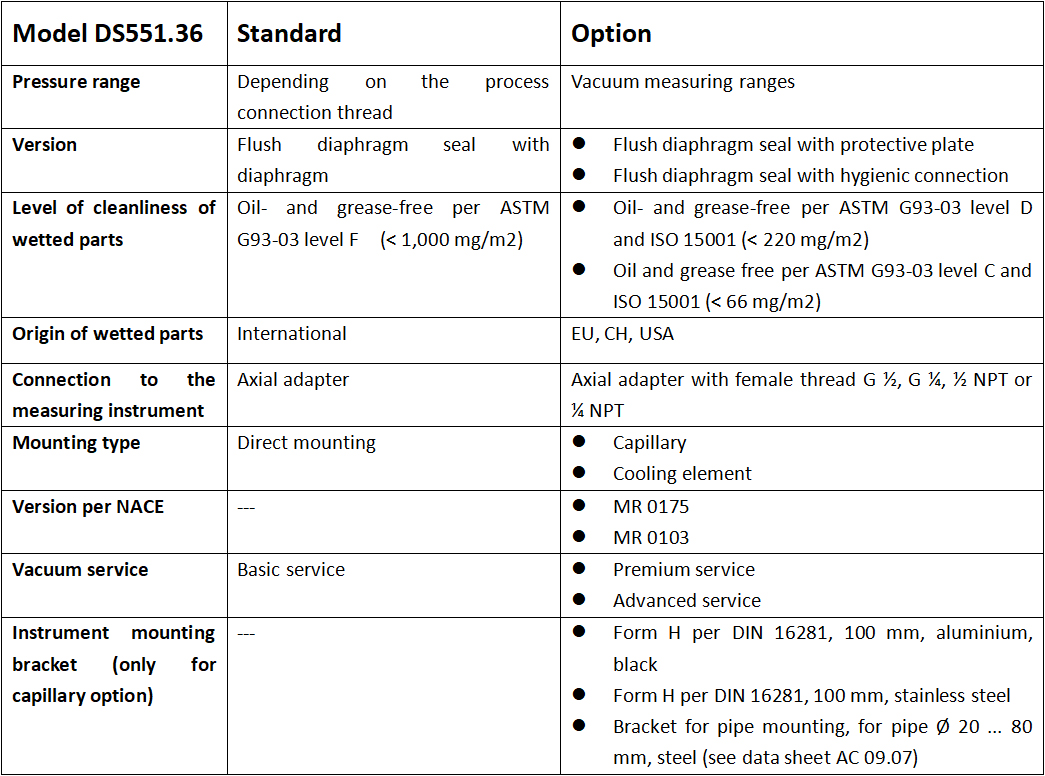

Especificações

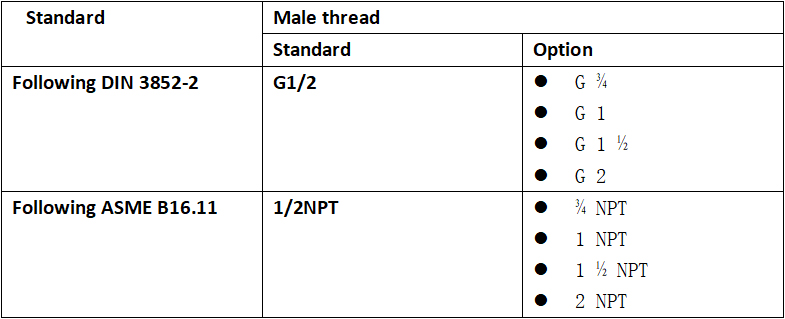

Conexão do processo

Outras combinações de materiais para temperaturas especiais do processo e conexões de processo mediante solicitação

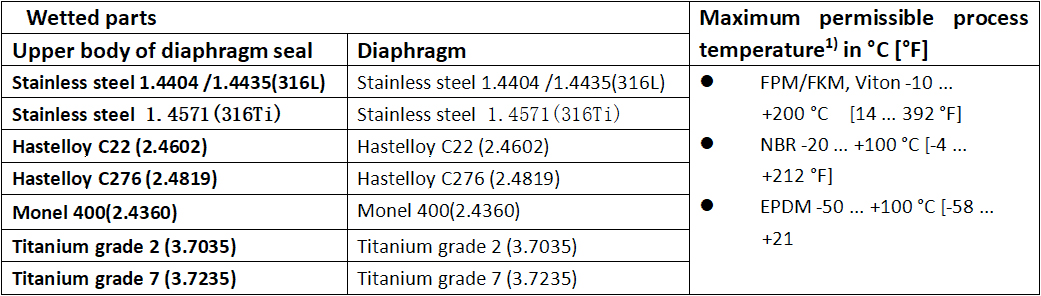

Combinações de materiais para versões com diafragma

Combinações de material para versões com placa de proteção

1) A temperatura máxima permitida do processo do sistema de vedação do diafragma é limitada pelo método de união, pelo fluido de enchimento do sistema e pelo instrumento de medição.

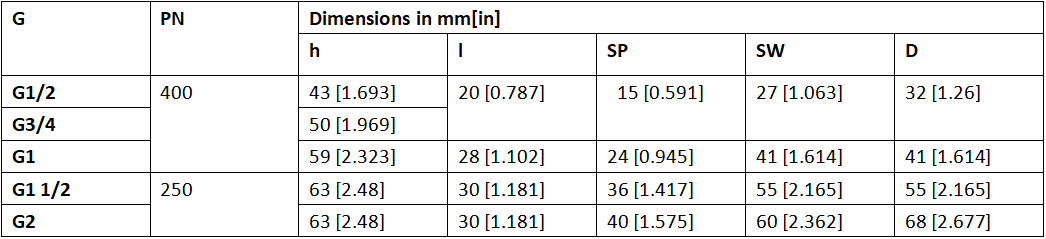

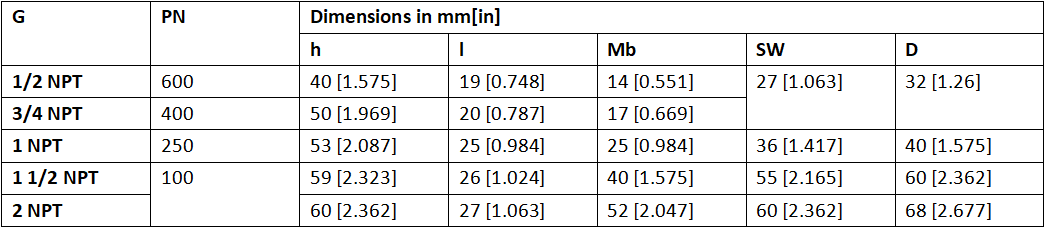

Dimensões mm [in]

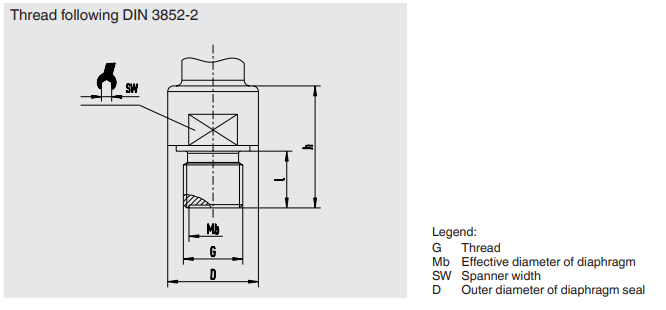

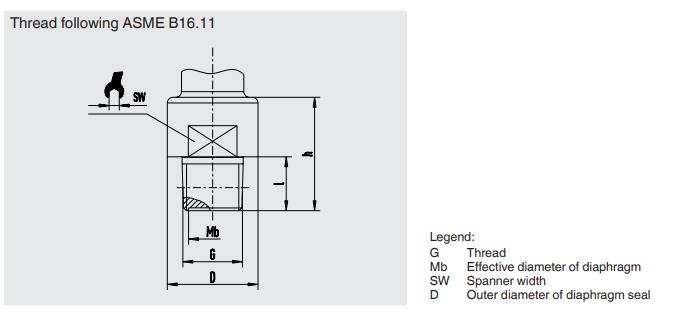

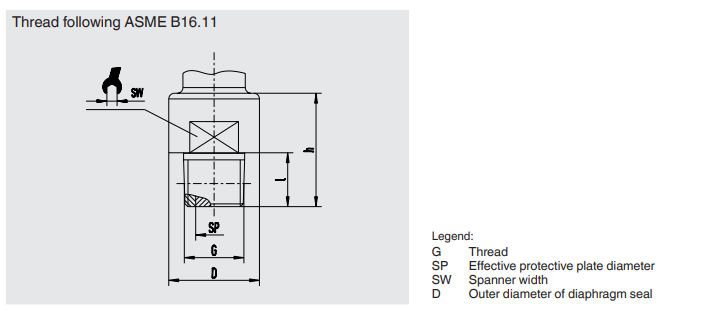

Vedação nivelada do diafragma com diafragma

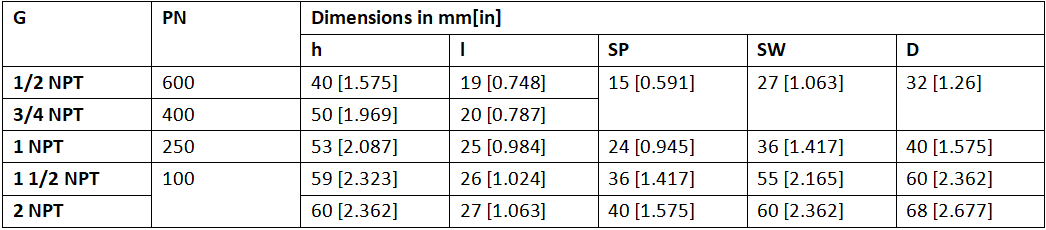

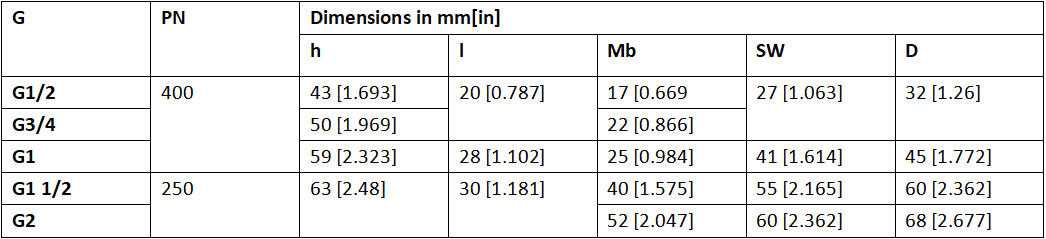

Dimensões em mm [in]

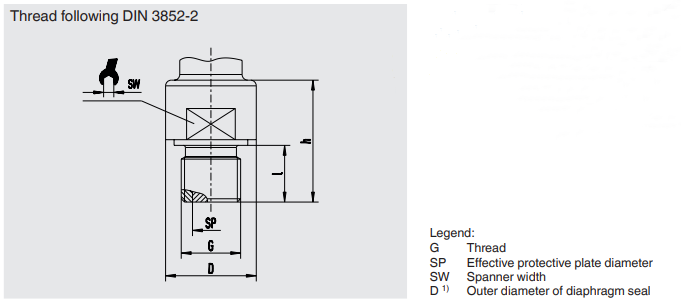

Versão: Seal diafragma com placa de proteção

Devido à alta resistência à abrasão da placa de proteção, esta versão é particularmente adequada para medições de pressão com meio abrasivo. A placa protetora resistente ao choque e resistente à abrasão aumenta a resiliência do sistema de vedação do diafragma. A placa de proteção é a dimensão suficientemente espessa para que possa suportar a abrasão pelo meio por um longo tempo.

Seal diafragma:

Diafragma Modelo de vedação / conexão do processo (padrão de conexão do processo, rosca, classificação de pressão nominal) / material (parte superior do corpo da vedação do diafragma, diafragma ou placa de proteção com vedação) / conexão de descarga (parafuso de plugue) / conexão com o instrumento de medição / nível de limpeza de peças molhadas / origem de peças molhadas / certificados

Sistema de vedação de diafragma:

Diafragma Modelo de vedação / conexão do processo (padrão de conexão do processo, rosca, classificação de pressão nominal) / material (parte superior do corpo da vedação do diafragma, diafragma ou placa de proteção com vedação) / conexão de descarga (parafuso do plugue) / Modelo de instrumento de pressão (por folha de dados) / montagem (elemento direto, elemento de resfriamento, capilar) / min. e máx. Temperatura do processo / min. e máx. temperatura ambiente / serviço a vácuo / sistema de enchimento / certificados / altura diferença / nível de limpeza de peças molhadas / origem de peças molhadas / suporte de montagem do instrumento
