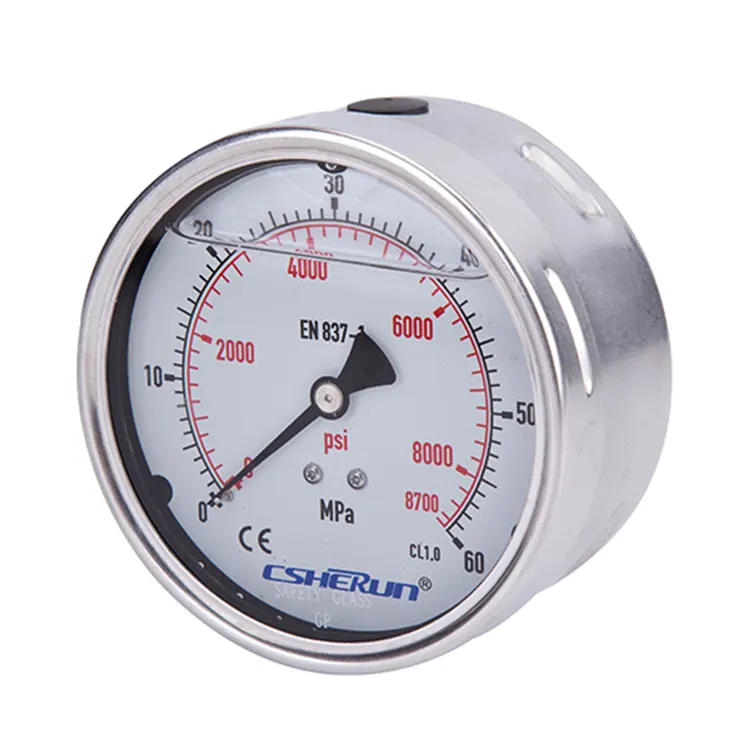

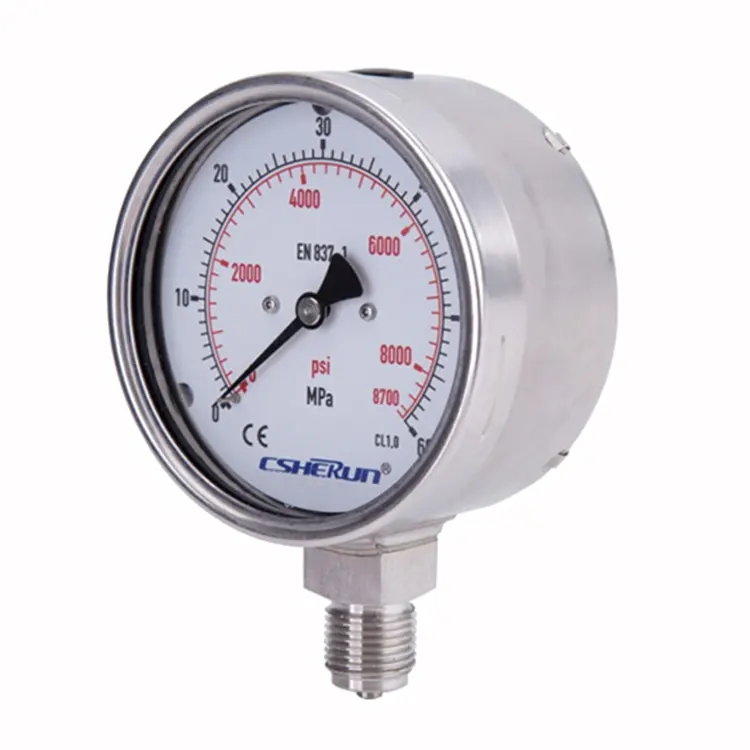

O avançado manômetro de segurança, fabricado na China, é utilizado principalmente para medir a pressão do gás com precisão. Possui a capacidade de medir micropressão e fornecer proteção contra sobrepressão até certo ponto, garantindo segurança e confiabilidade em diversas aplicações. Construído com materiais de aço inoxidável, este medidor oferece excepcional durabilidade e resistência à corrosão, tornando-o adequado para ambientes agressivos e exigentes.
O manômetro de segurança é amplamente utilizado em vários setores, incluindo a indústria de petróleo e gás, indústria química e petroquímica, engenharia de energia, bem como tecnologia de tratamento de água e águas residuais, entre outros. A sua versatilidade e fiabilidade fazem dele uma ferramenta essencial para garantir o funcionamento seguro e eficiente de diversos sistemas e processos nestes setores críticos.
O manômetro de segurança da respeitável fábrica da China, CSHERUN, oferece opções de personalização para atender às suas necessidades específicas. Você tem a flexibilidade de selecionar marcações de mostrador especiais de acordo com suas preferências ao fazer um pedido. Adicionalmente, mediante solicitação, podemos imprimir o logotipo personalizado da sua empresa no mostrador, acrescentando um toque de profissionalismo e identidade de marca ao seu equipamento. Com CSHERUN, você obtém não apenas um produto de alta qualidade, mas também um serviço personalizado e adaptado às suas necessidades.
● Aumento dos requisitos de segurança para proteção pessoal
● Com caixa cheia de líquido para aplicações com altas cargas de pressão dinâmica ou vibrações
● Para meios agressivos gasosos e líquidos que não sejam altamente viscosos ou cristalizantes, também em ambientes agressivos
● Indústria de petróleo e gás, indústrias químicas e petroquímicas, engenharia de energia e também tecnologia de água e águas residuais
● Versão de segurança com parede defletora sólida projetada em conformidade com os requisitos e condições de teste da EN 837-1
● Excelente estabilidade do ciclo de carga e resistência ao choque
● Totalmente em aço inoxidável
● A escala varia de 0 a 0,6 a 0 a 1.000 bar
|
Valor máximo da escala do manômetro (bar) |
≤25 |
<25 a ≤600 |
<600 a ≤1000 |
|
Número de ciclos de pressão |
120.000 |
100.000 |
30.000 |
|
Projeto |
EN837-1 |
|
|
Tamanho nominal em mm |
63, 100, 160 |
|
|
Classe de precisão |
NS 63: 1,6 P 100, 160: 1,0 |
|
|
Intervalos de escala
|
NS 63: 0...1 a 0...1.000 bar NS 100: 0...0,6 a 0...1.000 bar ou todas as outras faixas equivalentes de vácuo ou pressão e vácuo combinadas |
|
|
Limitação de pressão
|
NS 63: Estável: 3/4 x valor da escala completa Flutuante: 2/3 x valor da escala completa Curto tempo: valor da escala completa
P 100: Estável: valor da escala completa Flutuante: 0,9 x valor da escala completa Curto tempo: 1,3 x valor da escala completa |
|
|
Temperatura permitida
|
Ambiente: -40 … +60 °C com instrumentos vazios -20 … +60 °C com instrumentos com enchimento de glicerina
Médio: +200 °C máximo com instrumentos vazios +100 °C máximo com instrumentos cheios |
|
|
Efeito de temperatura |
Quando a temperatura do sistema de medição se desvia da temperatura de referência (+20 °C): máx. ±0,4%/10 K do valor da escala completa |
|
|
Proteção de entrada conforme IEC/EN 60529 |
IP65 (instrumentos com conexão de montagem traseira: IP54) |
|
|
Conexão de processo
|
Aço inoxidável 316L (NS 63: 1.4571) Montagem inferior (radial) ou montagem traseira inferior NS 63: G ¼ B (masculino), SW 14 NS 100: G ½ B (masculino), SW 22 |
|
Elemento de pressão |
Aço inoxidável 316L tipo C ou tipo helicoidal |
|
Movimento |
Aço inoxidável |
|
Discar |
Letras NS 63 em alumínio, branco e preto com pino de parada do ponteiro |
|
Ponteiro |
Alumínio, preto |
|
Caso |
Aço inoxidável, com parede defletora sólida (frente sólida) e parte traseira soprada, faixas de escala ≤ 0 ... 16 bar (montagem inferior) com válvula de compensação para a caixa de ventilação |
|
Janela |
Vidro laminado de segurança (NS 63: Polcarbonato) |
|
Anel |
Anel de baioneta, aço inoxidável |
|
Líquido de enchimento |
Glicerina (mistura de glicerina-água para faixas de escala ≤ 0 ... 2,5 bar) |
■ Outra conexão de processo
■ Montagem em selos diafragma, consulte a análise do produto selos diafragma
■ Sistema de medição Monel
■ Flange de montagem do painel, aço inoxidável ou aço inoxidável polido
■ Alças de montagem em superfície na parte traseira, aço inoxidável
■ Temperatura ambiente -40 °C: enchimento com óleo de silicone
■ Proteção de entrada IP66, IP67
■ Manômetro de tubo Bourdon com contatos de comutação
