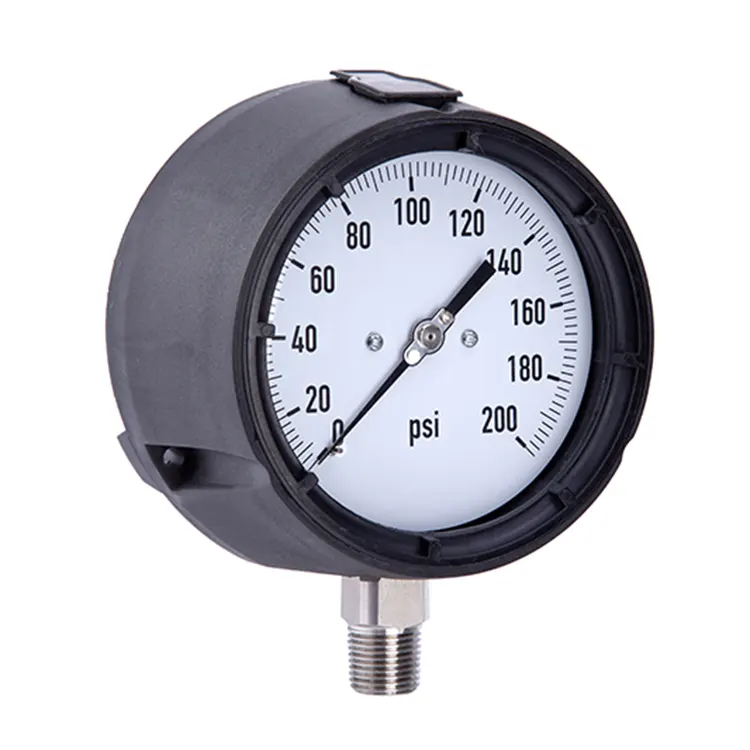

O avançado manômetro de processo, fabricado na China, é utilizado principalmente para medir a pressão do gás, oferecendo recursos para medição de micropressão e proteção contra sobrepressão até certo ponto. Fabricado em aço inoxidável e alojado em materiais fenólicos, este medidor apresenta excepcional estabilidade no ciclo de carga e resistência a choques.
A versão de segurança do manômetro de processo apresenta uma parede defletora sólida projetada em conformidade com os requisitos e condições de teste da ASME B 40.100. Além disso, inclui enchimento de caixa para suportar altas cargas de pressão dinâmica e vibrações, tornando-o adequado para uma ampla gama de aplicações. A escala varia de 0 a 10 psi até 0 a 30.000 psi [0 a 0,6 bar até 0 a 2.000 bar], proporcionando versatilidade para diversas necessidades de medição de pressão.
O manômetro de processo CSHERUN é ideal para aplicações que envolvem vibrações e cargas de pressão altamente dinâmicas. É adequado para medir meios agressivos gasosos e líquidos que não são altamente viscosos ou cristalizantes, mesmo em ambientes agressivos. Este medidor é excelente na indústria de processos, incluindo construção de plantas, indústrias química e petroquímica, usinas de energia, mineração, ambientes onshore e offshore e tecnologia ambiental. Além disso, é adequado para construção de máquinas e construção de plantas em geral.
● Para aplicações com cargas de pressão e vibrações altamente dinâmicas
● Para meios agressivos gasosos e líquidos que não sejam altamente viscosos ou cristalizantes, também em ambientes agressivos
● Indústria de processos: construção de plantas, indústria química, indústria petroquímica, usinas de energia, mineração, tecnologia on-offshore e ambiental
● Construção de máquinas e construção geral de plantas
● Excelente estabilidade do ciclo de carga e resistência a choques
● Versão de segurança com parede defletora sólida projetada em conformidade com os requisitos e condições de teste da ASME B 40.100
● Com enchimento de caixa para aplicações com altas cargas de pressão dinâmica e vibrações
● A escala varia de 0 a 10 a 0 a 30.000 psi [0 ... 0,6 a 0 ... 2.000 bar]
|
Valor máximo da escala do manômetro (bar) |
≤25 |
<25 a ≤600 |
<600 a ≤1000 |
|
Número de ciclos de pressão |
120.000 |
100.000 |
30.000 |
|
Projeto |
ASME B40.100 |
|
Tamanho nominal em mm |
115, 160 |
|
Classe de precisão |
±0,5% < 1600bar ±1% >1600bar |
|
Intervalos de escala |
0… 0,06 a 0… 2.000 bar |
|
Limitação de pressão
|
Estável: Valor da escala completa Flutuante: 0,9 x valor da escala completa Pouco tempo: 1,5x o valor da escala completa |
|
Temperatura permitida
|
Ambiente: -40… +60 °C (sem enchimento) -20… +60°C (recheio de glicerina)
Médio: -20… +100°C |
|
Efeito de temperatura |
No desvio das condições de referência no sistema de medição: ≤ ±0,4% por 18 °F [≤ ±0,4% por 10 °C] do valor da escala completa |
|
Proteção de entrada conforme IEC/EN 60529 |
IP54 IP65 |
|
Conexão de processo
|
Aço inoxidável 316L Monel, Hastelloy C (opcional) 1/4NPT ou 1/2NPT (macho) 1/4G ou 1/2G (masculino) |
|
Local de conexão |
Montagem inferior Montagem traseira inferior |
|
Elemento cápsula |
Aço inoxidável 316L |
|
Movimento |
Aço inoxidável |
|
Discar |
Alumínio |
|
Ponteiro |
Alumínio, preto |
|
Caso |
Termoplástico, preto, com parede defletora sólida e parte traseira destacável |
|
Janela |
Plástico |
|
Anel |
Moldura roscada |
■ Outra conexão de processo
■ Montagem em selos diafragma, consulte a análise do produto selos diafragma
■ Kit adaptador para montagem em painel
■ Janela: vidro de instrumento ou vidro de segurança laminado
■ Layout de discagem de acordo com os requisitos do cliente
■ Enchimento da caixa com silicone
