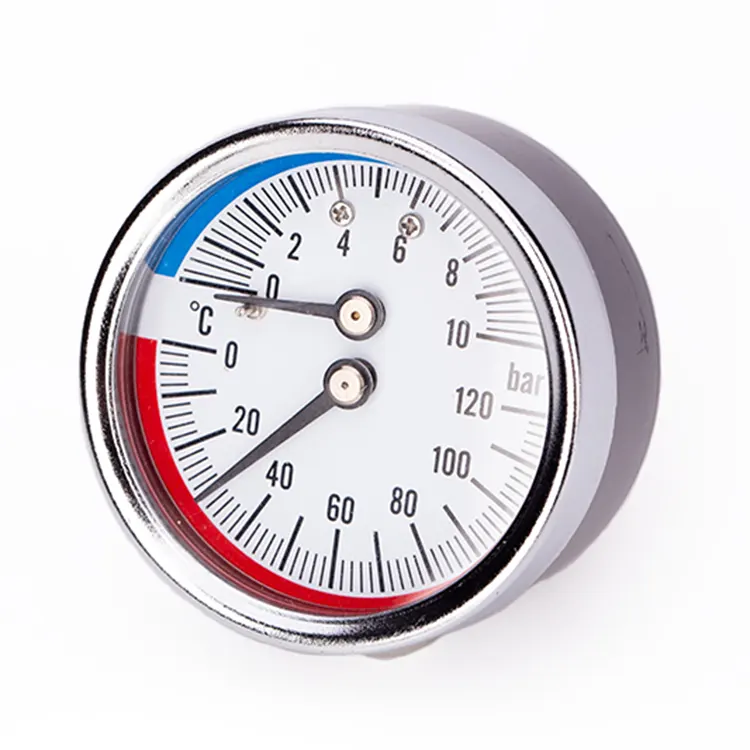

A seguir está a introdução de um medidor de temperatura e pressão de alta qualidade, na esperança de ajudá-lo a entendê-lo melhor. O manômetro de temperatura e pressão CSHERUN combina um manômetro de tubo Bourdon e um termômetro bimetálico, ambos feitos de liga de cobre de alta qualidade. Ele foi projetado para medição simultânea de pressão e temperatura e atende a diversas aplicações. O termômetro é integrado por meio de uma haste e a válvula permite fácil desenroscamento sem drenar o sistema de aquecimento, garantindo comodidade e eficiência. Congratulamo-nos com a cooperação contínua com clientes novos e antigos para um futuro melhor!
O manômetro de temperatura e pressão oferece uso flexível, graças à sua indicação combinada de pressão e temperatura. Com a pressão exibida na parte superior e a temperatura na parte inferior, a escala de temperatura é inteligentemente dobrada para baixo para facilitar a leitura. Alternativamente, o medidor também pode ser configurado com temperatura na parte superior e pressão na parte inferior, acomodando diferentes preferências e necessidades.
O instrumento possui faixas de escala impressionantes, oferecendo leituras de pressão de 0 a 16 bar e leituras de temperatura de 0 a 150 °C. É ideal para sistemas de aquecimento, bem como para caldeiras combinadas que fornecem água quente e aquecimento, garantindo um monitoramento preciso e confiável de parâmetros críticos.
Aplicativos
● Sistemas de aquecimento
● Caldeiras combinadas com água quente e aquecimento
Propriedade
● Indicação combinada de pressão e temperatura,
Na pressão superior, na temperatura inferior, a escala de temperatura se inclina para baixo
Na temperatura superior, na pressão inferior
● A escala varia de 0 a 16 bar, 0 a 150 °C
Descrição
O termomanômetro com sistema bimetálico é montado diretamente no ponto de medição através de uma haste. A válvula permite desparafusar o instrumento de medição sem ter que esvaziar primeiro o sistema de aquecimento. Devido à combinação de um manômetro e um termômetro bimetálico, o instrumento pode ser usado de forma flexível em uma ampla variedade de aplicações.
Tamanho nominal em mm
40, 50, 63, 80
Classe de precisão
■ Pressão: 2,5 (EN 837-1)
■ Temperatura: ±2,5 °C Faixas de escala
■ Pressão: 0 ... 1 a 0 ... 16 bar
■ Temperatura: 0 ... 100 a 0 ... 150 °C
Faixas de trabalho
■ Pressão:
Estável: 3/4 x valor da escala completa
Flutuante: 2/3 x valor da escala completa
Curto tempo: valor da escala completa
■ Temperatura: Valor da escala completa
Elementos de medição
■ Pressão: tubo Bourdon, liga de cobre
■ Temperatura: bobina bimetálica, liga de cobre
Versão padrão
Conexão de processo
R 1/2 ISO 7 (macho), planos de 22 mm
Local de conexão
Montagem inferior (LM) 1
Montagem traseira central (CBM)
Caso
Plástico, preto
Ou Aço, lacado preto
Movimento
Liga de cobre
Discar
Letras em alumínio, branco e preto
Escala de pressão marcada em azul, escala de temperatura marcada em vermelho
Ponteiro
Alumínio, preto
Janela
Plástico
Opções
■ Outra conexão de processo
■ Válvula de corte, liga de cobre
■ Vidro de instrumentos (com moldura deslizante)
■ Outras faixas de escala
■ Balanças especiais
