Como fabricante profissional, gostaríamos de fornecer um manômetro de caixa de plástico de alta qualidade. E ofereceremos o melhor serviço pós-venda e entrega pontual. O avançado manômetro de caixa plástica, fabricado na China, é utilizado principalmente para medir a pressão do gás, com a capacidade de lidar com medições de micropressão e fornecer um grau de proteção contra sobrepressão. Construído com um tubo Bourdon de liga de cobre e alojado em uma caixa de plástico durável, este medidor oferece uma solução robusta e confiável.
O manômetro de caixa de plástico CSHERUN foi projetado para uso com meios gasosos e líquidos que não são altamente viscosos, não cristalizam e não são corrosivos para ligas de cobre. Ao medir gás ou vapor, é crucial respeitar os critérios de seleção descritos na tabela "Critérios de seleção conforme pré-EN 837-2" para garantir uma operação precisa e segura.
● Para aplicações de sistemas pneumáticos e de aquecimento
● Projeto conforme 837-1
● Engenharia médica
● Confiável e econômico
● Diferentes versões personalizadas disponíveis
Para meios gasosos e líquidos que não são altamente viscosos, não cristalizam e não atacam ligas de cobre.
！Para medir gás ou vapor, esses medidores devem ser usados de acordo com a tabela “Critérios de seleção conforme pré EN 837-2”.
|
Projeto |
EN837-1 |
|
Tamanho nominal em mm |
40, 50, 63, 80, 100 |
|
Classe de precisão (de acordo com EN837-1) |
Cl2.5: 40, 50 Cl1.6: 63, 80 Cl1.0: 100 |
|
Faixas de medição |
-1… 0bar a -1… 15bar 0… 0,6bar a 0… 400bar |
|
Área de aplicação |
Estável: 3/4 X valor da escala completa Carga dinâmica: 2/3 X valor da escala completa Curto prazo: valor em escala total |
|
Faixa de temperatura operacional |
Ambiente: -20…. +60℃ Médio: +60℃ máximo |
|
Desempenho de temperatura |
Quando a temperatura do sistema de medição se desvia da temperatura de referência (+20°C): máx.±0,4%/10k do intervalo |
|
Grau de proteção
|
IP32 (EN 60529) |
|
Conexão de processo |

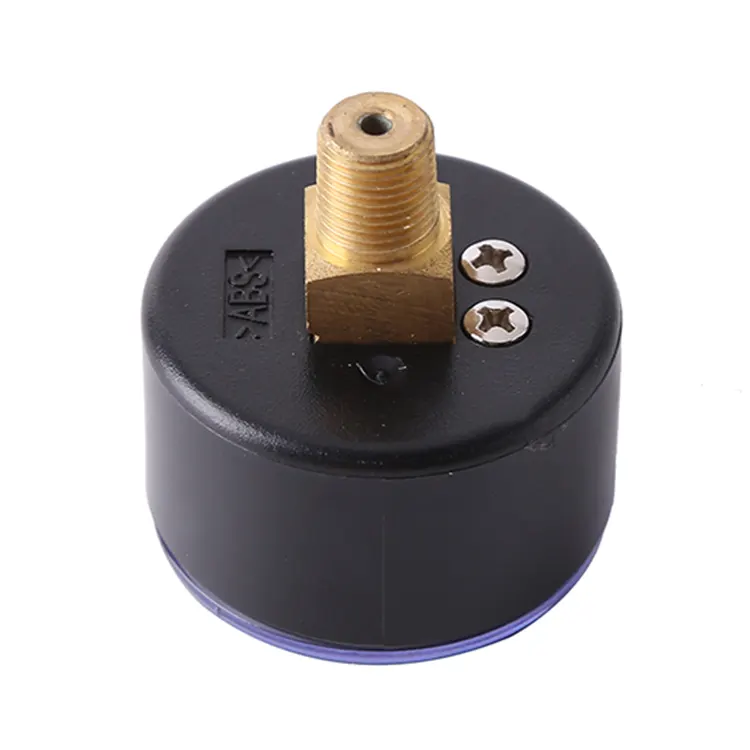

Liga de cobre NS 40 G1/8B --SW 12 NS 50, 63 G1/4B --SW14 NS 80, 100 inferior G1/2B – chave tamanho SW22 NS 80, 100 zagueiro G1/4B – chave tamanho SW14 |
|
Local de conexão |
Parte inferior ou central das costas |
|
Elemento de pressão |
Liga de cobre ≤60bar tubo tipo “C” >60bar tubo helicoidal |
|
Movimento |
Liga de cobre |
|

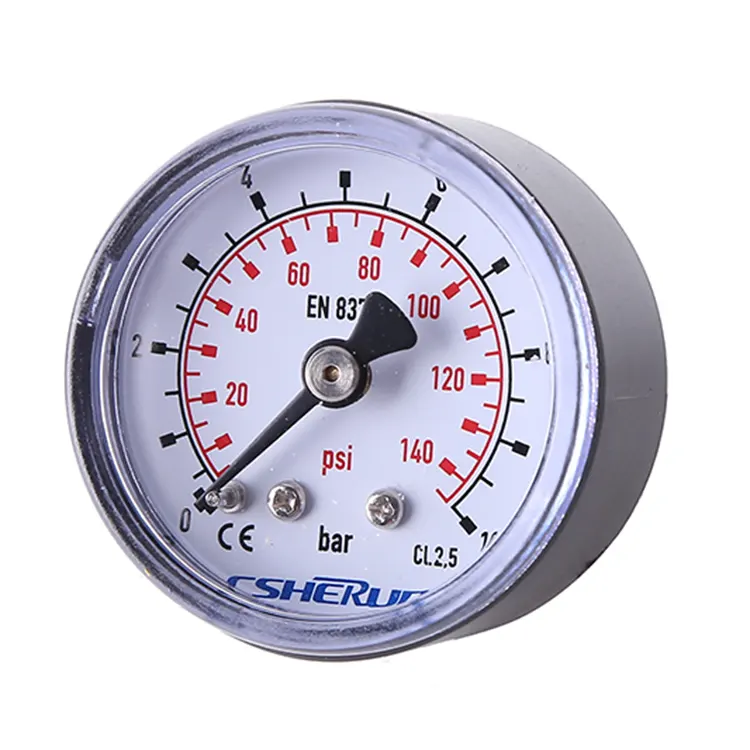

Discar |
Alumínio, branco, Marcação do mostrador preto e vermelho |
|
Ponteiro |
Alumínio, preto |
|
Caso |
ABS preto |
|
Janela |
Plástico de encaixe, NS80, 100 com ponteiro de referência vermelho ajustável |
■ Outras conexões de processo, a rosca de conexão pode ser PT, NPT, BSPT etc.
■ Balanças especiais
■ Caixa de aço, preta
■ Flange de montagem em superfície
■ Outras versões especiais
