A Medidor de pressão do tubo de bourdoné um dispositivo mecânico usado para medir a pressão de gases ou líquidos em um sistema. Ele opera com base no princípio de um tubo curvo que endireita ou desvia quando a pressão é aplicada. O tubo Bourdon, que geralmente é feito de latão ou aço inoxidável, é conectado a um ponteiro que se move ao longo de um mostrador calibrado para exibir a leitura de pressão. Esses medidores são comumente usados em aplicações industriais, incluindo sistemas de petróleo e gás, fabricação e HVAC, para monitorar com precisão as pressões do sistema.
Um medidor de pressão do tubo de bourdon funciona utilizando as propriedades mecânicas de um tubo curvo. O tubo é soldado ou fechado em uma extremidade e conectado à fonte de pressão na outra. Quando a pressão é aplicada, o tubo tenta endireitar devido à força da pressão. Essa deflexão do tubo é então transferida para uma ligação mecânica, que move um ponteiro através de um mostrador para exibir a pressão correspondente. Quanto maior a pressão, mais o tubo endurece e maior a leitura de pressão no medidor.

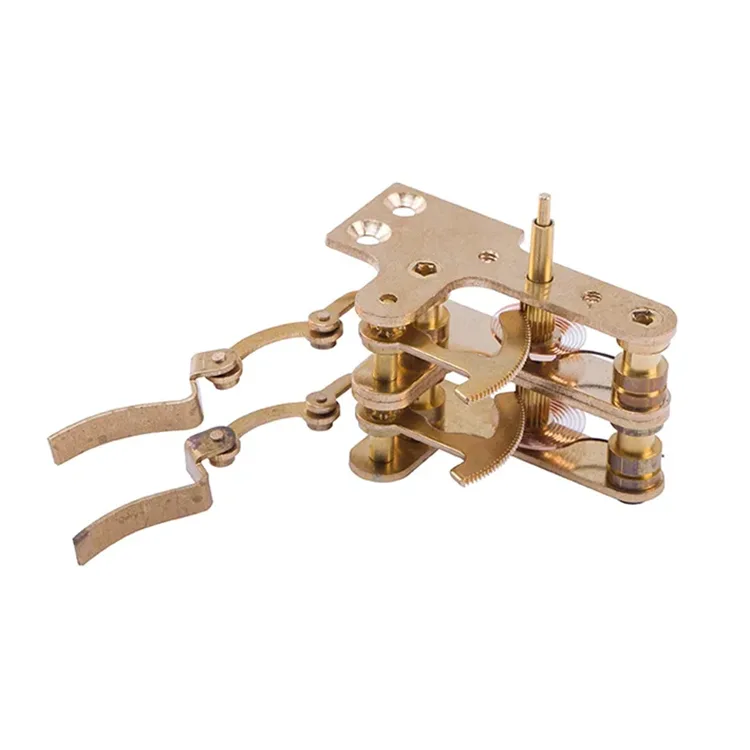

Os principais componentes de umMedidor de pressão do tubo de bourdonInclua o próprio tubo de Bourdon, a ligação mecânica, o ponteiro, o mostrador e o revestimento. O tubo Bourdon é o elemento principal, responsável pela detecção de mudanças de pressão. A ligação transfere o movimento do tubo para o ponteiro, que se move através do mostrador para indicar a pressão. O revestimento protege os componentes internos contra danos externos, enquanto o mostrador é normalmente marcado com unidades de pressão como PSI, barra ou pascal.
Os manômetros de pressão do tubo de Bourdon vêm em vários tipos, incluindo modelos analógicos e digitais. Os medidores analógicos usam o ponteiro mecânico e o sistema de discagem, enquanto os medidores digitais fornecem uma leitura numérica em uma tela digital. Existem também estilos diferentes, como medidores cheios de líquido, projetados para reduzir vibrações e aumentar a precisão em ambientes com pressões flutuantes. A escolha do medidor depende das necessidades específicas do aplicativo, incluindo o nível de precisão necessário, o ambiente e o tipo de pressão que está sendo medida.
Os medidores de pressão do tubo de Bourdon oferecem várias vantagens, incluindo confiabilidade, precisão e facilidade de uso. Eles são simples em design e requerem manutenção mínima, tornando-os ideais para uso a longo prazo em ambientes industriais. Esses medidores podem suportar altas pressões e ambientes severos e são duráveis, oferecendo desempenho consistente ao longo do tempo. Além disso, a natureza mecânica do tubo de Bourdon significa que há menos preocupações sobre a interferência elétrica, tornando esses medidores adequados para ambientes onde os sistemas elétricos podem não ser apropriados.
A calibrar um manômetro de tubo de bourdon envolve comparar suas leituras com uma pressão de referência conhecida e precisa e ajustá -lo, se necessário. Esse processo pode exigir equipamentos especializados, como um padrão de calibração de pressão, para garantir que o medidor forneça leituras precisas. A calibração é importante para garantir a precisão do medidor ao longo do tempo, principalmente se for usado em aplicações críticas, onde medições precisas são essenciais. A calibração regular ajuda a manter o desempenho e a confiabilidade do medidor.
Os manômetros de pressão do tubo de Bourdon são usados em várias indústrias, incluindo petróleo e gás, fabricação, processamento químico, HVAC e tratamento de água. Nessas indústrias, o monitoramento de pressão é crucial para garantir a segurança, a eficiência e a operação adequada de máquinas e equipamentos. Os medidores de tubo de Bourdon são frequentemente usados para monitorar a pressão de caldeiras, compressores, oleodutos e reatores, ajudando os operadores a detectar problemas em potencial antes de se tornarem sérios problemas.
Embora os manômetros de pressão do tubo de Bourdon sejam altamente confiáveis, eles têm algumas limitações. Eles podem não ser adequados para pressões extremamente altas, pois o tubo de Bourdon pode se deformar além de seus limites de design. Esses medidores também são menos precisos do que alguns dispositivos de medição de pressão digital, principalmente com pressões muito baixas. Além disso, seus componentes mecânicos podem se desgastar com o tempo, levando a possíveis imprecisões. A manutenção e calibração regulares podem ajudar a mitigar essas limitações e garantir que o medidor tenha o desempenho ideal.
Escolhendo o direitoMedidor de pressão do tubo de bourdonDepende de vários fatores, incluindo a faixa de pressão, os requisitos de precisão e as condições ambientais da aplicação. É importante selecionar um medidor com uma faixa de pressão adequada para o sistema sendo monitorado e considerar as condições ambientais, como temperatura, umidade e vibração, o que pode afetar o desempenho do medidor. Além disso, a seleção de um medidor com o tamanho e o material da conexão correta é essencial para a compatibilidade com o sistema.
Se você está procurando por medidores de pressão de tubo de bourdon de alta qualidade para seus aplicativos, convidamos você a visitar nosso site em (http://www.herunchina.com). Oferecemos uma ampla seleção de medidores de pressão do tubo de Bourdon, projetados para atender às necessidades de várias indústrias. Navegue hoje em nossa gama de produtos e faça seu pedido para soluções de medição de pressão confiáveis e precisas!
-
