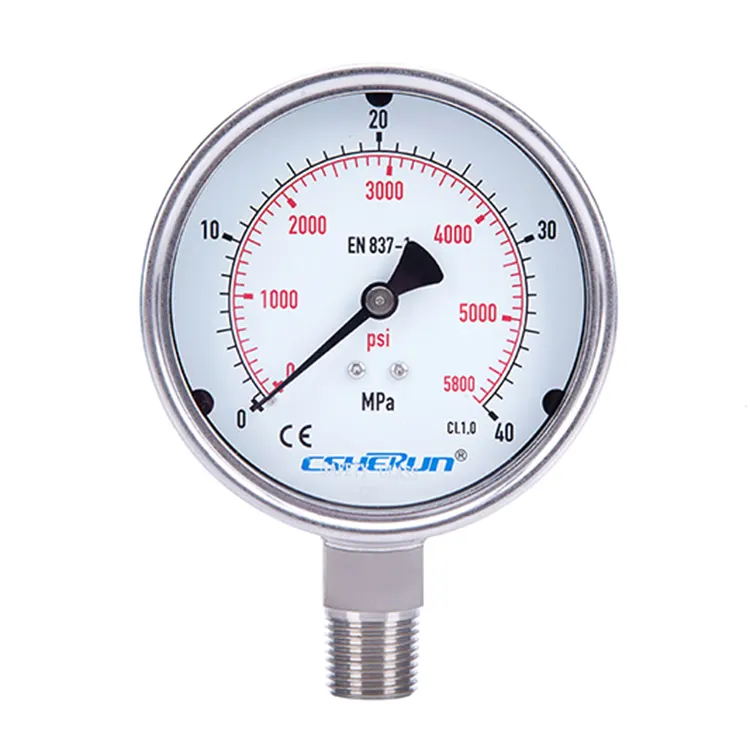

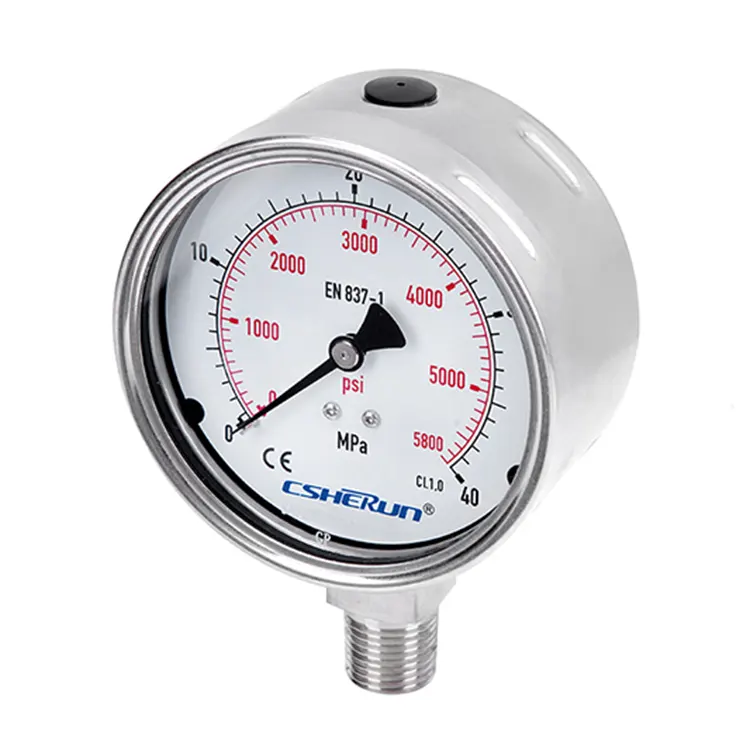

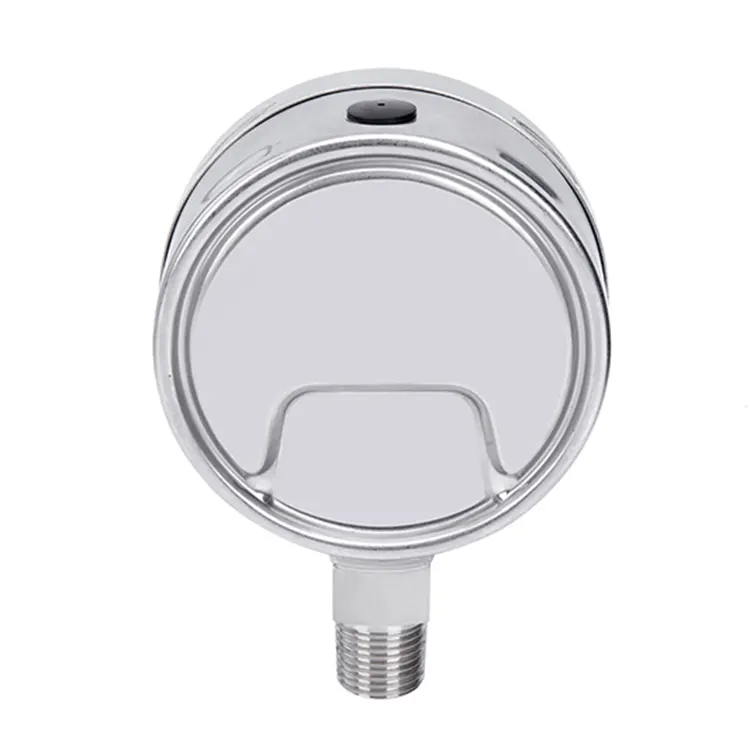

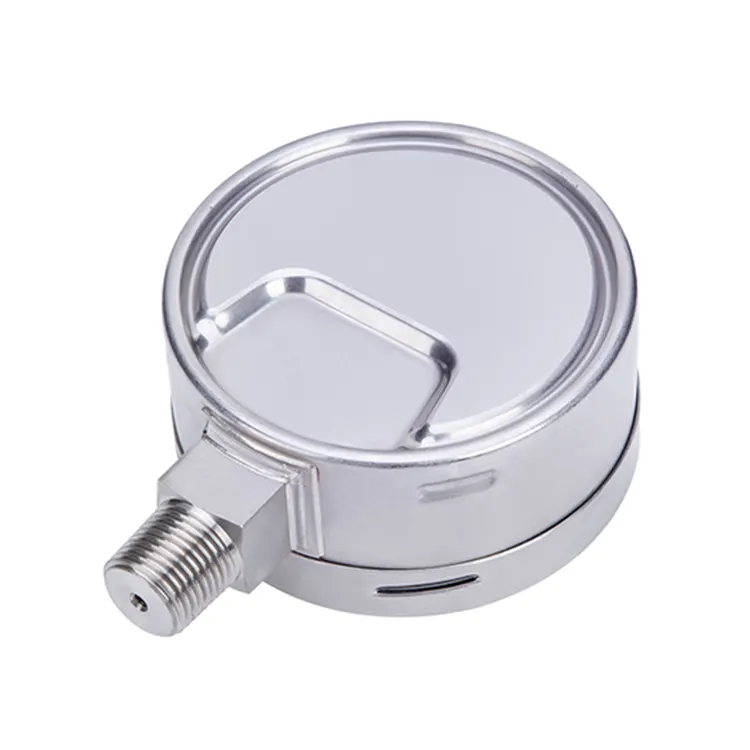

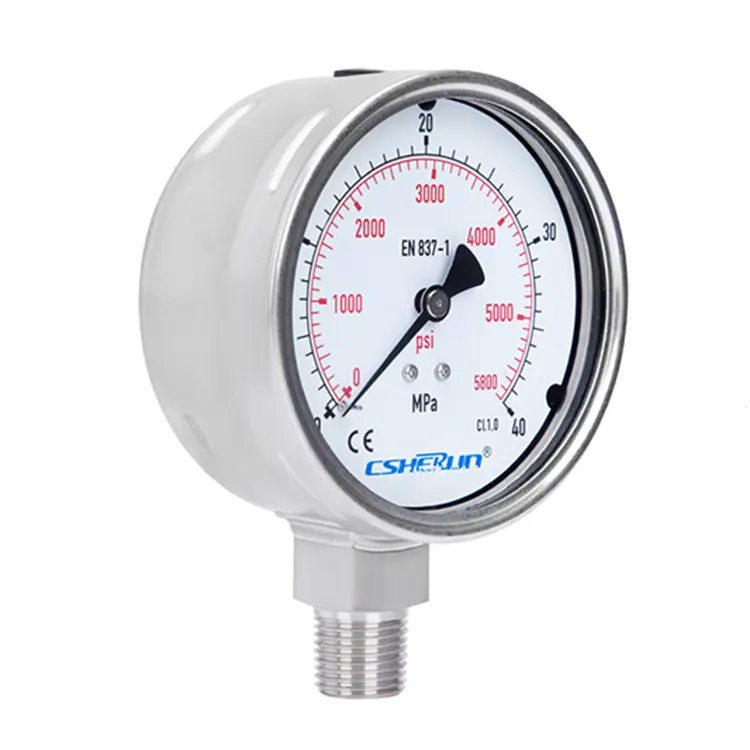

O manômetro Monel é ideal para aplicações que envolvem meios agressivos gasosos e líquidos que não são altamente viscosos ou cristalizantes, e resiste bem a condições ambientais adversas.
O avançado manômetro Monel oferece medição de pressão de alta precisão para gases, com recursos para detecção de micropressão e proteção contra sobrepressão. Sua construção em aço inoxidável garante durabilidade, resistência à corrosão e confiabilidade de longo prazo em ambientes agressivos, tornando-o ideal para aplicações industriais exigentes, incluindo produtos químicos, petroquímicos, petróleo e gás, engenharia de energia e tecnologia de água.
CSHERUN, um fornecedor com sede na China, é especializado em medidores de pressão Monel adaptados para meios não viscosos e não cristalizantes em ambientes agressivos. Atendendo aos padrões NACE, nossos medidores são adequados para as indústrias química, de petróleo e gás e de energia. Oferecemos opções de personalização, incluindo marcações especiais nos mostradores e logotipos personalizados, garantindo que nossos medidores confiáveis e de alta qualidade atendam às suas necessidades específicas.
● Excelente estabilidade do ciclo de carga e resistência a choques
● Cargas e vibrações de alta pressão dinâmica
● Maior vida útil, robusto
● Adequação para meios particularmente agressivos, devido à resistência à corrosão muito alta
● A escala varia de 0 a 0,6 a 0 a 1.000 bar
● Para meios agressivos gasosos e líquidos que não sejam altamente viscosos ou cristalizantes, também em ambientes agressivos
● Indústrias químicas e petroquímicas, indústria de petróleo e gás, engenharia de energia e também tecnologia de água e águas residuais
● Aplicações de gases ácidos, também com exigência NACE.
|
Valor máximo da escala do manômetro (bar) |
≤25 |
<25 a ≤600 |
<600 a ≤1000 |
|
Número de ciclos de pressão |
120.000 |
100.000 |
30.000 |
|
Projeto |
EN837-1 |
|
Tamanho nominal em mm |
63, 100, 160 |
|
Classe de precisão (de acordo com EN837-1) |
NS63: CL1.6 NS100, 160: CL1.0 |
|
Faixas de medição
|
-1… 0bar a -1… 15bar 0…0,6bar a 0… 1000bar |
|
Área de aplicação
|
Estável: NS63:3/4 X valor da escala completa NS100, 160: valor de fundo de escala
Carga dinâmica: NS63:2/3 X valor da escala completa NS100, 160:0,9 X valor da escala completa
Curto prazo: NS63: valor de fundo de escala NS100, 160:1,3 X valor de escala total |
|
Faixa de temperatura operacional
|
Ambiente: -40…. +60℃ (líquido não preenchido) -20…. +60°C (preenchimento de glicerina)
Médio: -40…. +200℃ (líquido não preenchido) -20…. +100℃ (glicerina cheia) -40…. +100°C (óleo de silicone preenchido) |
|
Desempenho de temperatura |
Quando a temperatura do sistema de medição se desvia da temperatura de referência (+20°C): máx.±0,4%/10k do intervalo |
|
Grau de proteção |
IP65 (EN 60529) |
|
Conexão de processo
|
Monel G1/4B G1/2B |
|
Local de conexão |
Montagem inferior Montagem traseira inferior Montagem traseira central (apenas para NS63) |
|
Elemento de pressão
|
Monel ≤60bar tubo tipo “C” >60bar tubo helicoidal |
|
Movimento |
Aço inoxidável |
|
Discar
|
Alumínio, branco, Marcação do mostrador preto e vermelho |
|
Ponteiro |
Alumínio, preto |
|
Caso |
Aço inoxidável 304 |
|
Moldura tipo baioneta |
Aço inoxidável 304 |
|
Janela |
Vidro laminado de segurança |
|
Líquido de enchimento |
Glicerina (99,5%) |
■ Outra conexão de processo, o thread de conexão pode ser PT, NPT, BSPT etc.
■ Balanças especiais
■ Marca de montagem do painel
■ Contatos elétricos
■ fixação com três furos, moldura de montagem em painel
■ Outras versões especiais
