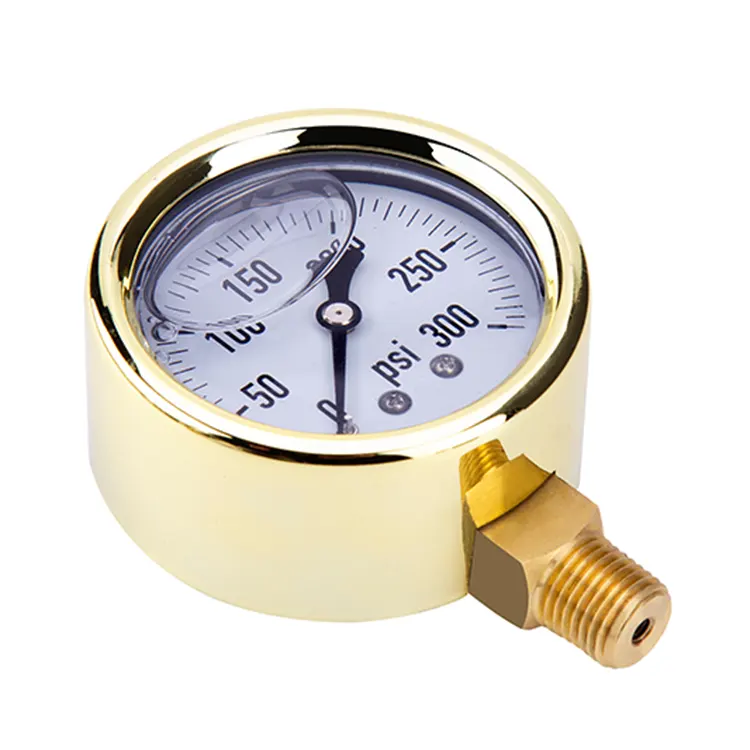

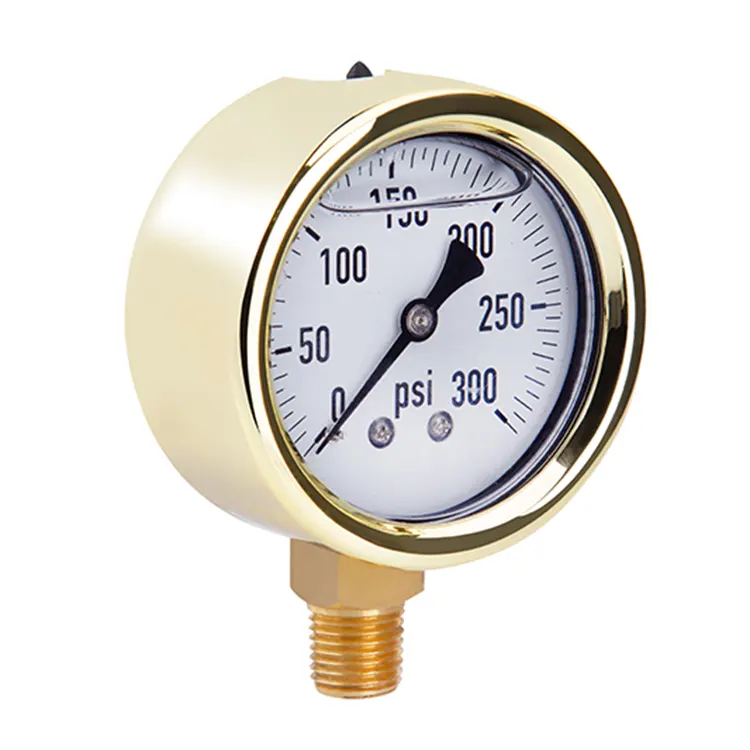

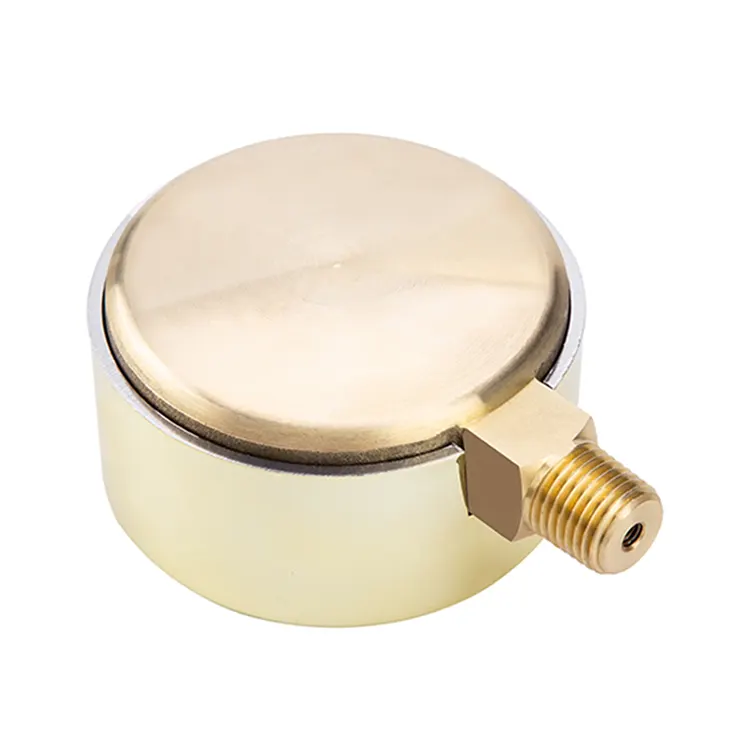

Medidor de pressão de latão

Projeto

ASME B40.100 e EN 837-1

Tamanhos

2½” e 4” (63 e 100 mm)

Classe de precisão

2½”:  ± 2/1/2% da amplitude (ASME B40.100 Grau A)

4”:     ± 1% da amplitude (ASME B40.100 Grau 1A)

Intervalos

Vácuo / Composto a 200 psi
Pressão de 15 psi a 15.000 psi ou outras unidades equivalentes de pressão ou vácuo

Pressão de trabalho

2½”:

Estável:          valor da escala 3/4

Flutuante:   2/3 do valor da escala completa

Tempo curto:    valor da escala completa

4”:

Estável:          valor da escala completa

Flutuante:   0,9 x valor da escala completa

Curto tempo:    1,3 x valor da escala completa

Temperatura operacional

Ambiente:

-4 °F a +140 °F (-20 °C a +60 °C) - cheio de glicerina
-40 °F a +140 °F (-40 °C a +60 °C) - preenchido com silicone

Médio: máx.  +140°F (+60°C)

Temperatura

Erro adicional quando a temperatura muda da temperatura de referência de 68 °F (20 °C) ±0,4% da amplitude para cada aumento ou queda de 18 °F (10 °K).

Proteção contra intempéries

À prova de intempéries (NEMA 4X / IP 66)

Conexão de pressão

Material: liga de cobre
Montagem inferior (LM) ou montagem traseira central (CBM) - 2½” (63 mm)
Montagem inferior (LM) ou montagem traseira inferior (LBM) - 4” (100 mm)
1/4” NPT ou 1/2” NPT limitado à área plana da chave

Tubo de abelha

2½” (63 mm) < 870 psi (60 bar):     Liga de cobre em forma de C
2½” (63 mm) > 870 psi (60 bar):     Liga de cobre helicoidal
4" (100 mm) < 1.000 psi (70 bar):   Liga de cobre em forma de C
4" (100 mm) > 1.000 psi (70 bar):   Aço inoxidável helicoidal

Movimento

Liga de cobre

Discar

Alumínio branco com letras pretas, 2½” com pino limitador

Ponteiro

Alumínio preto

Caso

Latão forjado pintado de dourado com conexão integral e tampão de ventilação

Anel de moldura

Anel de cobertura em ABS banhado a ouro (2½”)
Anel de cobertura em latão cromado (4”)

Janela

Acrílico com junta Buna-N

Enchimento de caso

Glicerina 99,7%
