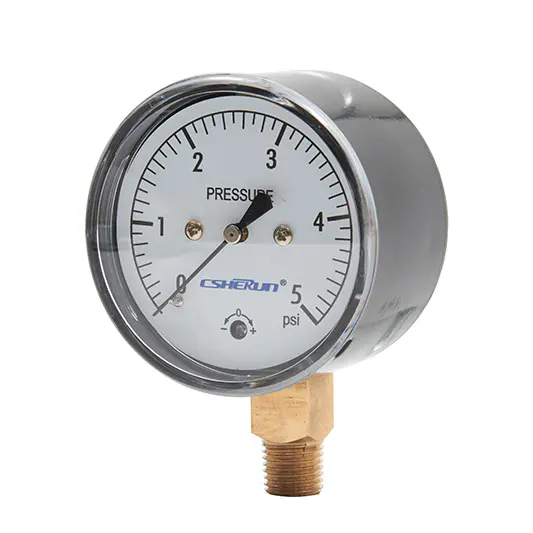

A Medidor de pressão da cápsulaé um instrumento de precisão projetado para medir faixas de baixa pressão com alta sensibilidade e estabilidade. É amplamente utilizado em indústrias como HVAC, equipamentos médicos, monitoramento ambiental, regulação de gases e sistemas de laboratório onde a medição precisa de baixa pressão é crítica. Este artigo fornece uma explicação abrangente de como funciona um manômetro de cápsula, seus componentes estruturais, cenários de aplicação, critérios de seleção e desafios comuns enfrentados pelos usuários. Explicações claras, seções estruturadas e orientações práticas estão incluídas para ajudar os tomadores de decisão e engenheiros a escolher a solução certa para seus requisitos específicos.
Um manômetro de cápsula é um dispositivo mecânico de medição de pressão projetado especificamente para ambientes de baixa pressão. Ao contrário dos medidores de tubo Bourdon, que são mais adequados para pressões médias a altas, os medidores de cápsula são excelentes na medição de pressões normalmente abaixo de 600 mbar. Sua sensibilidade e repetibilidade os tornam indispensáveis em aplicações onde pequenas variações de pressão devem ser detectadas de forma confiável.
A característica definidora deste instrumento é o seu elemento cápsula, que consiste em dois diafragmas finos e corrugados soldados entre si. Este design permite maior deformação elástica mesmo sob alterações mínimas de pressão, traduzindo-se em resultados precisos e legíveis.
A operação de um manômetro de cápsula é baseada na deformação elástica. Quando a pressão é aplicada à cápsula, o volume interno muda, fazendo com que os diafragmas se expandam ou contraiam. Este movimento é proporcional à pressão aplicada.
A deformação é transferida através de um sistema de ligação mecânica para um ponteiro, que se move através de um mostrador calibrado. Como a cápsula responde facilmente a pequenas alterações de pressão, o manômetro pode exibir valores de baixa pressão com excelente resolução.
Este princípio puramente mecânico garante um desempenho estável sem a necessidade de alimentação externa, tornando os manômetros de cápsula adequados para monitoramento contínuo de longo prazo.
Os manômetros tipo cápsula oferecem diversas vantagens que abordam diretamente os desafios comuns da indústria:
Devido à sua precisão e confiabilidade, os manômetros tipo cápsula são amplamente aplicados em:
A seleção do manômetro de cápsula apropriado requer uma avaliação cuidadosa das condições operacionais e dos objetivos de medição. Os principais fatores incluem:
| Parâmetro | Faixa Típica |
|---|---|
| Faixa de medição | 0–2,5 mbar a 0–600 mbar |
| Classe de Precisão | ±1,6% ou melhor |
| Material da caixa | Aço inoxidável |
| Conexão de Processo | G1/4, G1/2, NPT |
| Temperatura operacional | -20°C a +60°C |
Os usuários frequentemente enfrentam desafios como leituras imprecisas, fadiga mecânica ou interferência ambiental. Esses problemas podem ser mitigados por:
A manutenção de rotina garante desempenho consistente e vida útil prolongada. A inspeção visual para desvio de zero do ponteiro, desgaste mecânico ou danos ao alojamento deve ser realizada periodicamente. Os intervalos de calibração dependem da criticidade da aplicação, mas geralmente são recomendados anualmente para sistemas de precisão.
Qual faixa de pressão é mais adequada para um manômetro de cápsula?
Os manômetros de cápsula são ideais para faixas de pressão muito baixas, normalmente abaixo de 600 mbar.
Os manômetros de cápsula podem medir a pressão positiva e negativa?
Sim, muitos modelos são projetados para medição de pressão diferencial, positiva ou de vácuo.
Os manômetros tipo cápsula são adequados para meios corrosivos?
Quando fabricados com materiais apropriados, como aço inoxidável, podem ser utilizados com gases levemente corrosivos.
Compreender como funciona um manômetro de cápsula e como selecionar o modelo certo é essencial para obter medições precisas e confiáveis de baixa pressão. Com seleção, instalação e manutenção adequadas, esses instrumentos proporcionam estabilidade de longo prazo e desempenho confiável em uma ampla gama de aplicações.
CSHERUNoferece uma ampla gama de soluções de manômetros de cápsula projetados para precisão, durabilidade e qualidade consistente. Para especificações detalhadas ou suporte personalizado, por favorContate-nospara discutir os requisitos de sua aplicação e receber assistência profissional.
