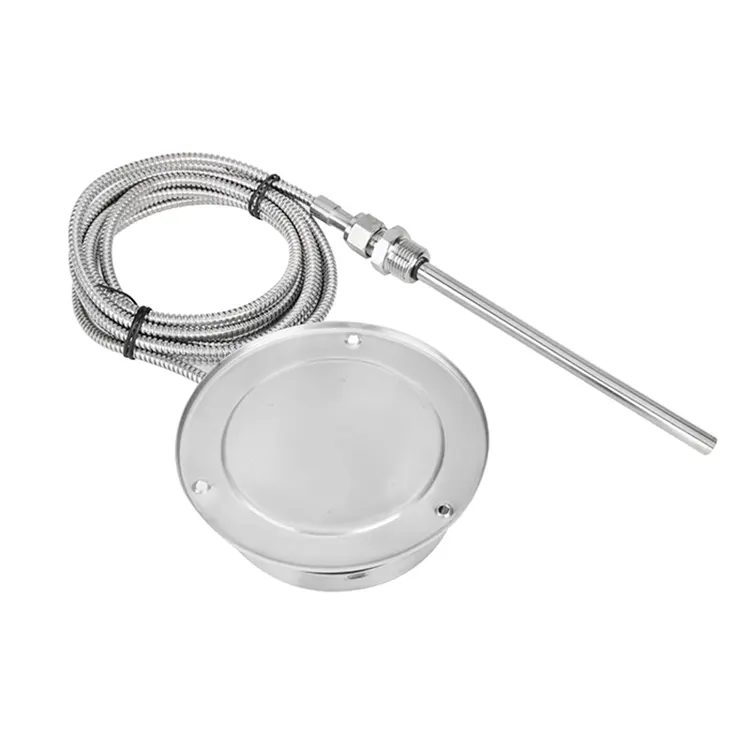

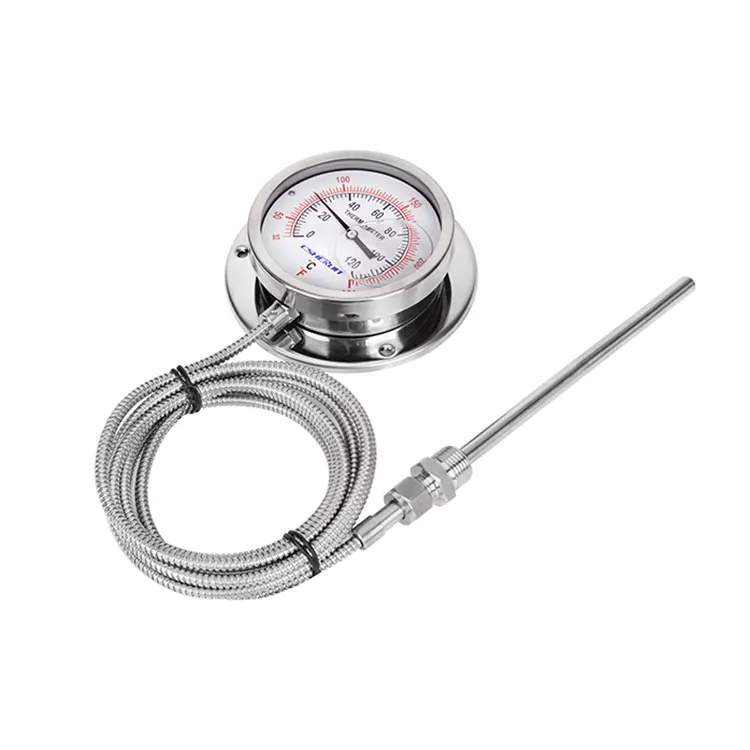

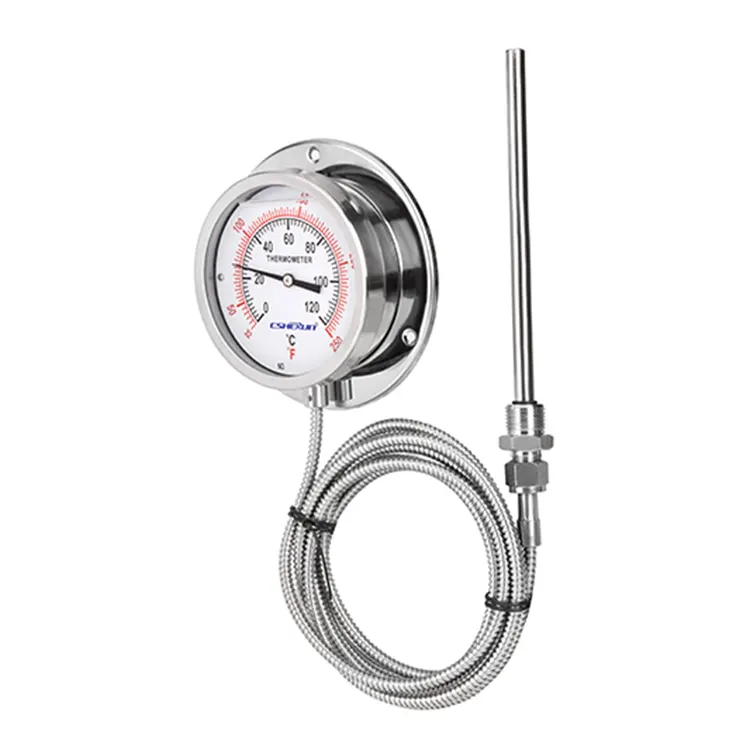

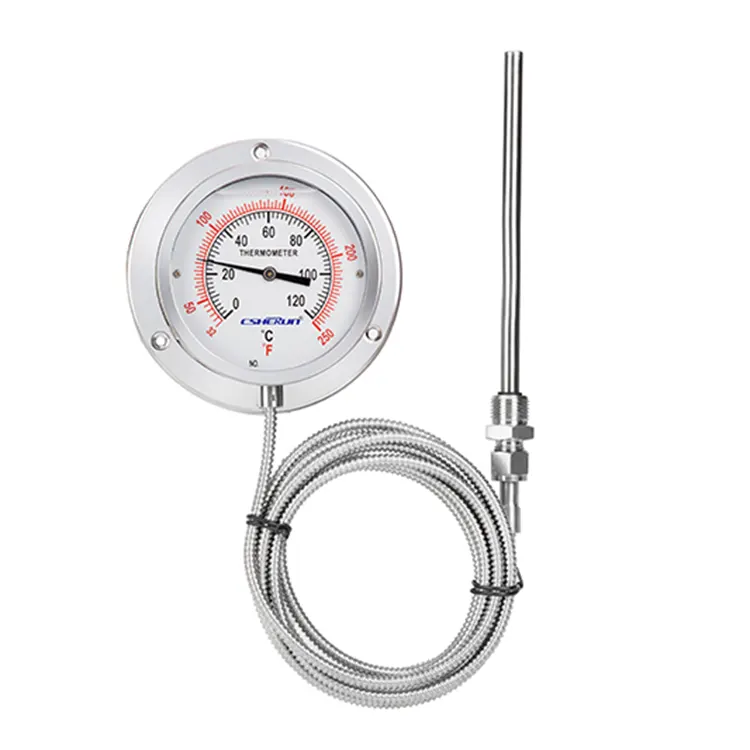

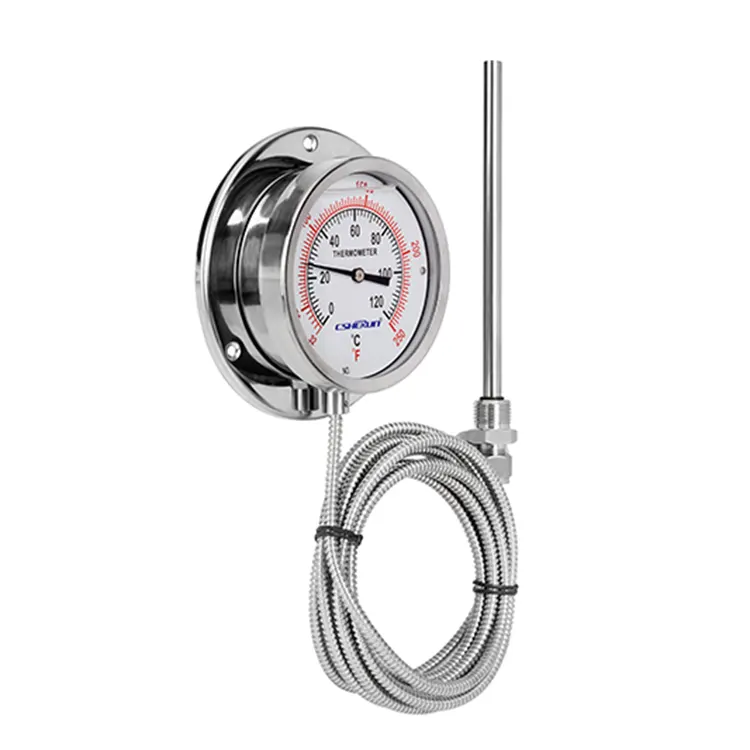

Medidor de temperatura tipo pressão

Projeto

Princípio de medição

Sistema de tubo Bourdon

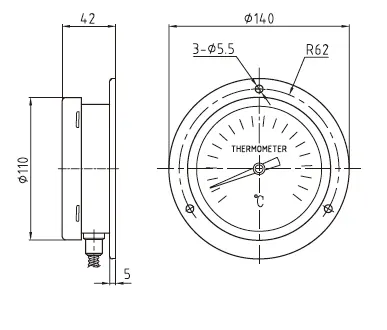

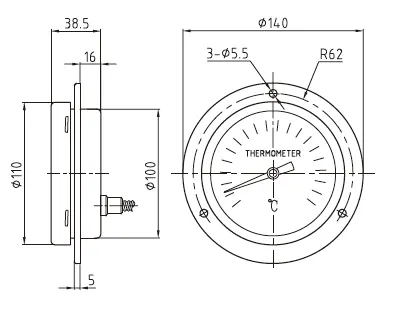

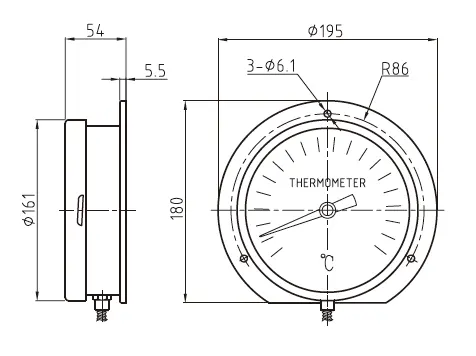

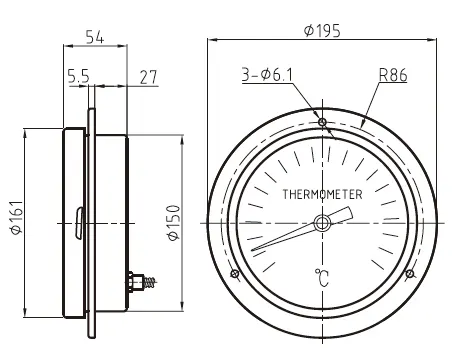

Tamanho nominal em mm

63, 100, 150

Projeto de conexão

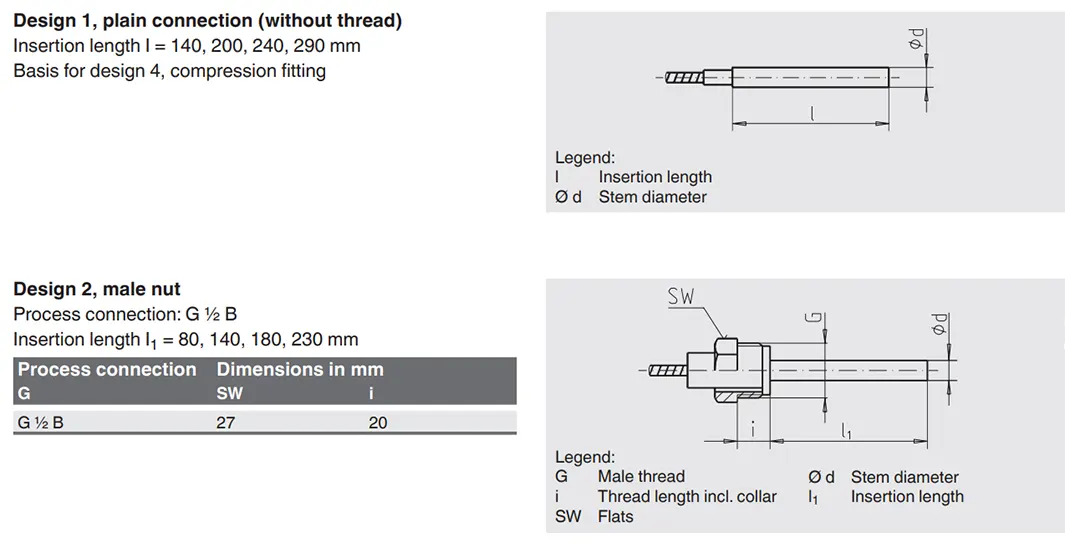

1, haste simples (sem rosca)

2, porca masculina

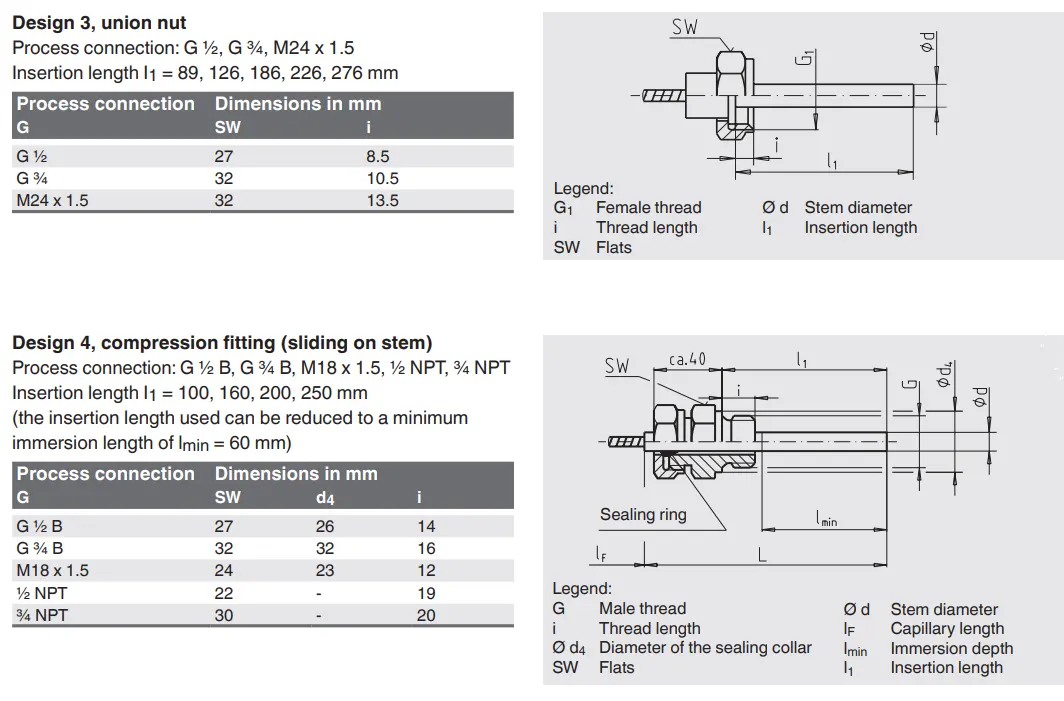

3, porca de união

4, encaixe de compressão (deslizando na haste)

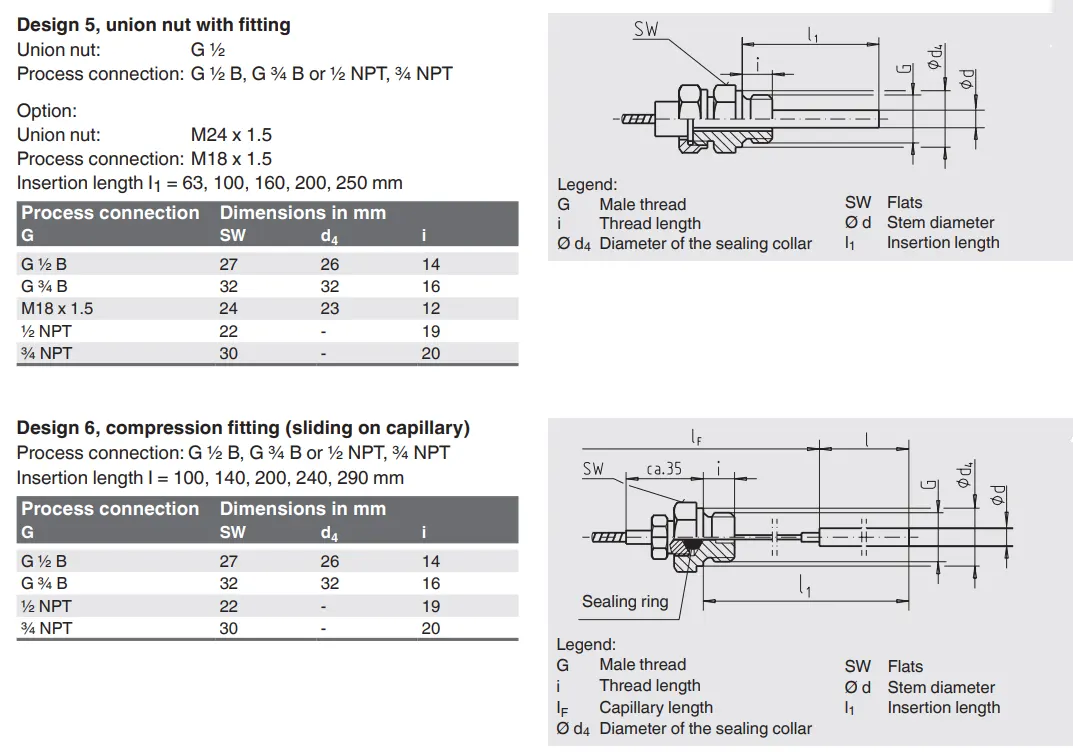

5, porca de união com encaixe

6, encaixe de compressão (deslizando no capilar)

Unidade (intervalo de escala)

°C

Opção:

■ °F

■ °C/°F (escala dupla)

■ °F/°C (escala dupla)

Conexão de processo

■ Simples, sem linha

■ G ½ B

■ ½ NPT

■ G ½ fêmea

■ ½ fêmea NPT

■ M20 x 1,5

■ M24 x 1,5 fêmea

outros a pedido

Classe de precisão

Classe 2

Diâmetro da haste

8mm, Aço Inoxidável 316L

Opção

■ 6mm

■ 6,35 mm

■ 8 mm

■ 10 mm

■ 12 mm

Outros a pedido

Caixa, anel de moldura

Aço inoxidável 304

Opção:

Aço inoxidável 316L

Conexão

Aço Inoxidável 316L

Janela

Vidro do instrumento: 100, 150

Plástico transparente: 63

Opção:

Vidro laminado de segurança, plástico transparente que não estilhaça

Discar

Letras em alumínio branco e preto

Ponteiro

Alumínio, preto

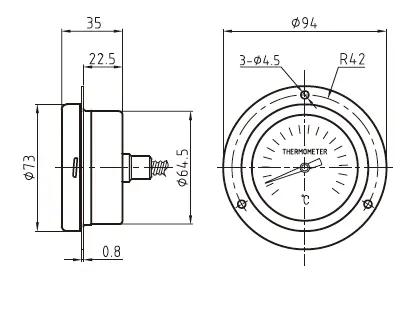

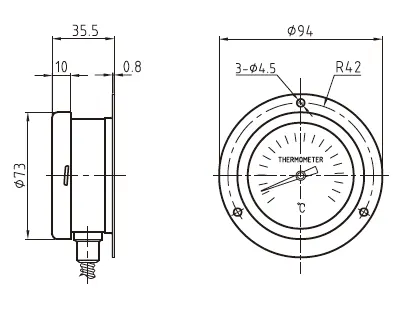

Entrada capilar

Atrás ou inferior

Capilar

Comprimento conforme especificação do cliente (máx. 10 m), Ø 2 mm, aço inoxidável 1.4571, raio de curvatura não inferior a 6 mm

Operação permitida pressione na haste

25 bar máx., estático

Proteção de entrada

IP65 de acordo com IEC 60259 / IEC 529

Condições operacionais

Faixa de temperatura ambiente (no caso)

0 ... +40 °C máx. (outros sob consulta)

Faixa de temperatura de armazenamento

Sem amortecimento líquido                                       ■ -50 ... +70 °C

com amortecimento líquido compatível com alimentos                     ■ -20 ... +60 °C

Com amortecimento líquido                                          ■ -50 ... +60 °C

Faixa de escala em ℃

Faixa de medição em ℃

Espaçamento de escala em ℃

-60… +40

-50… +30

1

-40… +60

-30… +50

1

-30…+50

-20…+40

1

-20… +60

-10… +50

1

-20… +80

-10… +70

1

0… 60

10… 50

1

0… 80

10…70

1

0… 100

10… 90

1

0… 120

10… 110

2

0… 160

20… 140

2

0… 200

20… 180

2

0… 250

30… 220

5

0… 300

30… 270

10

0… 400

50… 350

10
