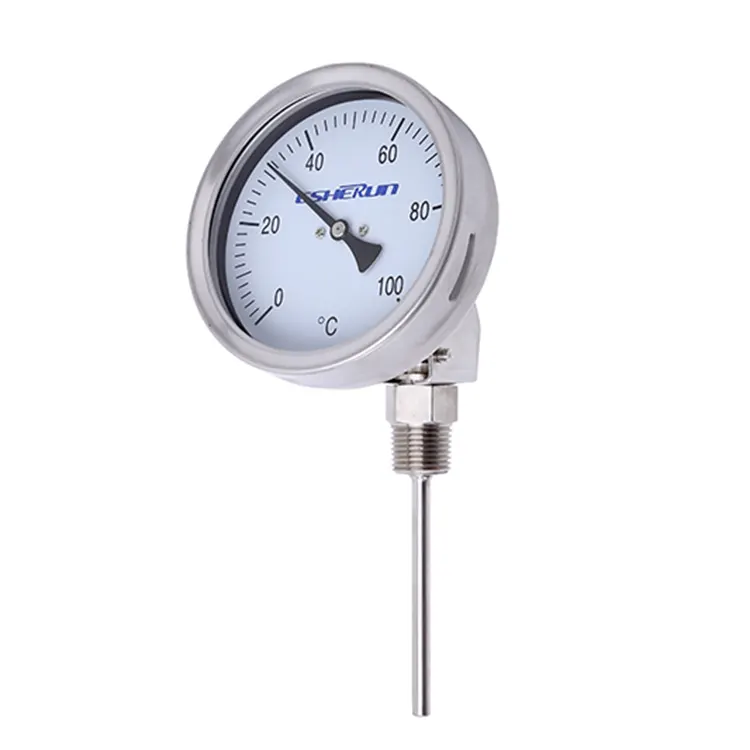

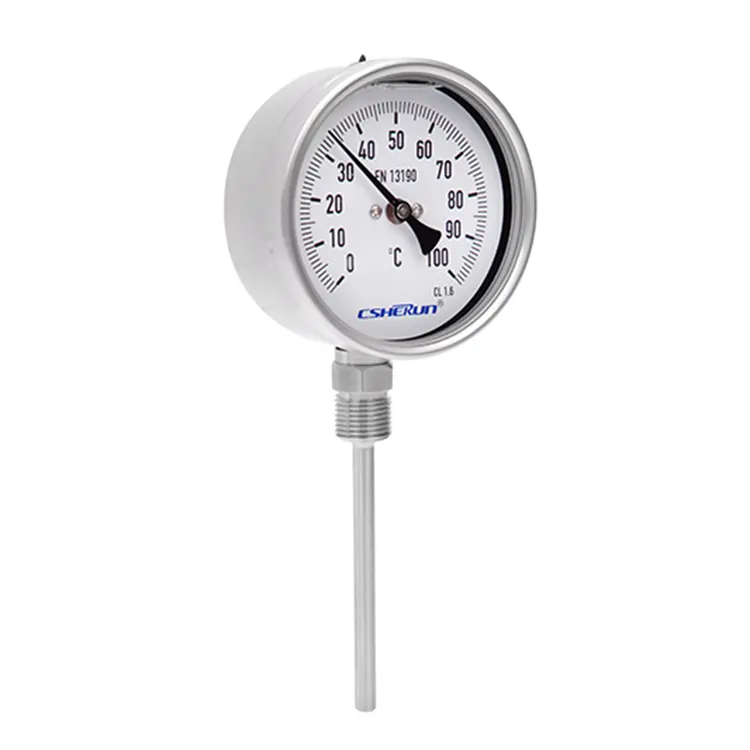

A versão de processo do termômetro bimetálico CSHERUN se destaca em diversos ambientes industriais, incluindo produtos químicos, petroquímicos, petróleo e gás, energia e tratamento de água/águas residuais. Sua construção totalmente em aço inoxidável garante durabilidade e resistência à corrosão, tornando-o ideal para instrumentação de processos gerais em ambientes severos e agressivos. Para maior personalização, o cliente pode solicitar marcações especiais no mostrador ou até mesmo imprimir o logotipo da empresa no mostrador, aumentando a identificação e o profissionalismo do instrumento.
● Instrumentação geral de processos nas indústrias química e petroquímica, indústrias de petróleo e gás, indústrias de energia e água/águas residuais
● Medição de temperatura em ambientes severos e agressivos
● A escala varia de -60 a +600 °C
● Para temperaturas ambientes extremas
● Estojo de baioneta de fácil manutenção
● Toda construção em aço inoxidável
● Comprimento individual da haste de 63 a 1.000 mm
|
Projeto |
EN13190 |
|
Elemento de medição |
Bobina bimetálica |
|
Tamanho nominal em mm |
63, 100, 160 |
|
Projeto de conexão
|

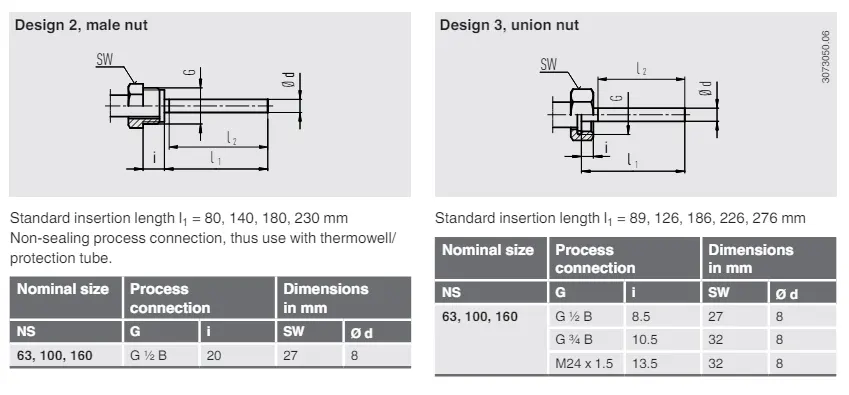

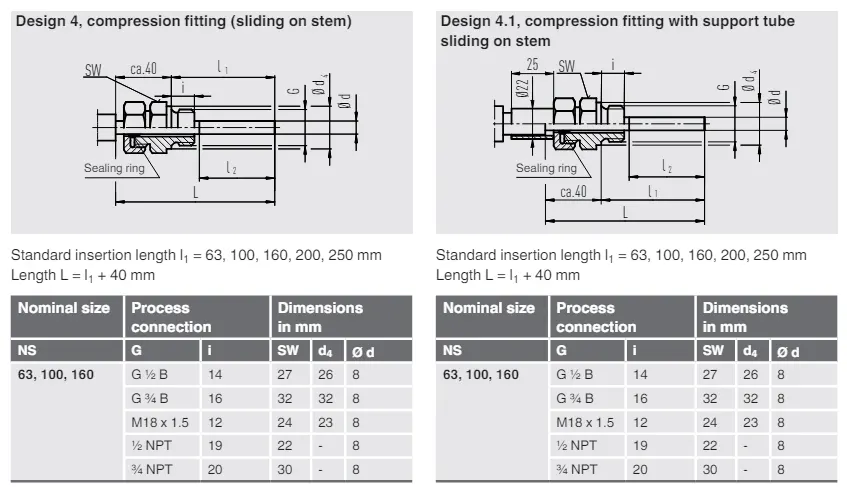

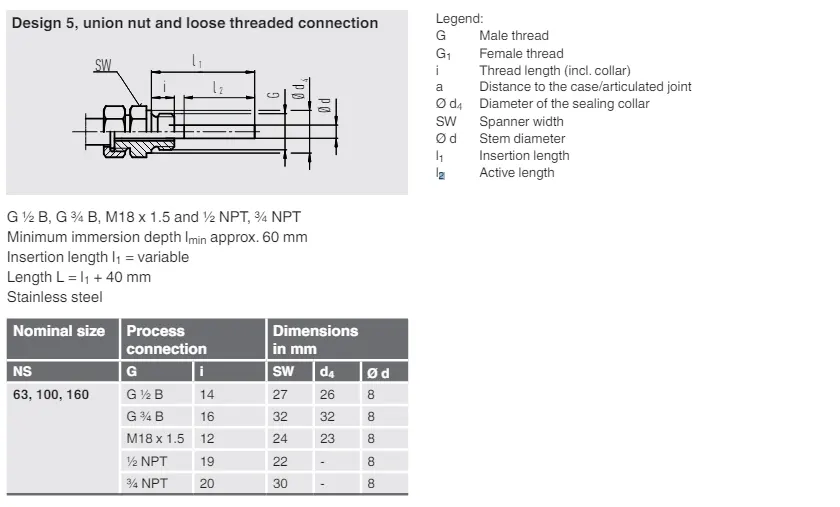

S, padrão (conexão roscada macho) 1, haste simples (sem rosca 2, porca masculina 3, porca de união 4, encaixe de compressão (deslizando na haste) 5, porca de união e conexão roscada solta |
|
Versão com haste e mostrador ajustáveis” |
Giratório 90° e giratório 360° |
|
Unidade (intervalo de escala)
|
°C Opção: ■ °F ■ °C/°F (escala dupla) ■ °F/°C (escala dupla) |
|
Conexão de processo
|
■ Simples, sem linha ■ G ½ B ■ ½ NPT ■ G ½ fêmea ■ ½ fêmea NPT ■ M20 x 1,5 ■ M24 x 1,5 fêmea outros a pedido |
|
Precisão |
Classe 1 de acordo com EN13190 |
|
Toque de trabalho |
Carga contínua (1 ano) Faixa de medição (EN13190) Curto tempo (máx. 24h) Faixa de escala (EN13190)
|
|
Diâmetro da haste |
6,35 mm Opção: ■ 6 mm ■ 8 mm ■ 10 mm ■ 12 mm Outros a pedido |
|
Comprimento de inserção L1 |
63...1.000 mm O comprimento mínimo/máximo depende da faixa de medição e do diâmetro |
|
Janela |
Vidro de instrumento NS 63: janela de policarbonato Opção: Vidro laminado de segurança, plástico transparente que não estilhaça |
|
Ajuste zero (opção) |
No verso da caixa, externo apenas para haste e mostrador ajustáveis |
|
Amortecimento |
Sem Opção: Com enchimento da caixa com glicerina/óleo de silicone, até máx. 250 °C (na sonda) |
|
Materiais molhados |
Haste, conexão ao processo Aço inoxidável 304SS opção: aço inoxidável 316L |
|
Materiais não molhados |
Estojo, anel de baioneta Aço inoxidável 304SS (opção: aço inoxidável 316L) |
|
Discar |
Letras em alumínio branco e preto |
|
Ponteiro |
Alumínio, preto |
|
Proteção de entrada de acordo com IEC/EN 60529 |
IP65 Opção: ■IP66 ■IP67 |
|
Temperaturas permitidas |
Ambiente (no caso) -40 ... +70 °C (com/sem líquido de enchimento) Opção: ■ -50 ... +70 °C ■ -70 ... +60 °C |
|
Armazenamento e transporte |
-50… +70 °C |
|
Pressão operacional permitida na haste |
máx. 25 bar, estático |
|
Faixa de escala em ℃ |
Faixa de medição em ℃ |
Espaçamento de escala em ℃ |
|
-40… +60 |
-30… +50 |
1 |
|
-40… +80 |
-30… +60 |
2 |
|
-40… +160 |
-30… +140 |
2 |
|
-30…+50 |
-20…+40 |
1 |
|
-30…+70 |
-20…+60 |
1 |
|
-20… +60 |
-10… +50 |
1 |
|
-20… +80 |
-10… +70 |
1 |
|
-20… +100 |
0… +80 |
2 |
|
-20… +120 |
0… +100 |
2 |
|
-20… +140 |
0… +120 |
2 |
|
-10… +50 |
0… 40 |
1 |
|
0… 60 |
10… 50 |
1 |
|
0… 80 |
10…70 |
1 |
|
0… 100 |
10… 90 |
1 |
|
0… 120 |
10… 110 |
2 |
|
0… 150 |
20… 130 |
2 |
|
0… 160 |
20… 140 |
2 |
|
0… 200 |
20… 180 |
2 |
|
0… 250 |
30… 220 |
2 |
|
0… 300 |
30… 270 |
5 |
|
0… 400 |
50… 350 |
5 |
|
0… 500 |
50… 450 |
5 |
|
0… 600 |
100… 500 |
5 |

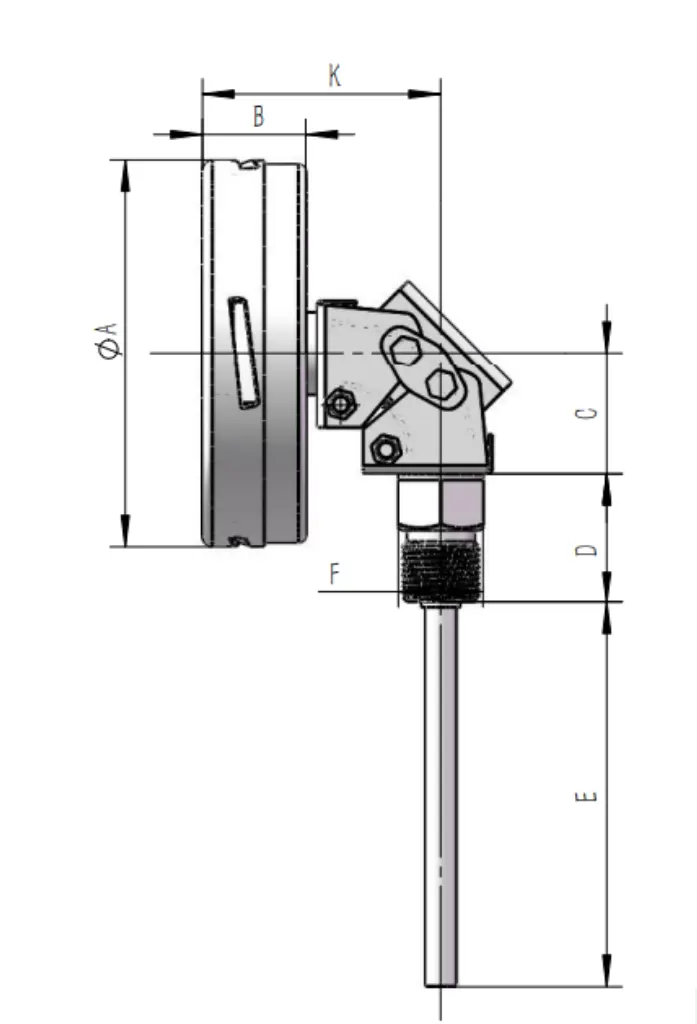

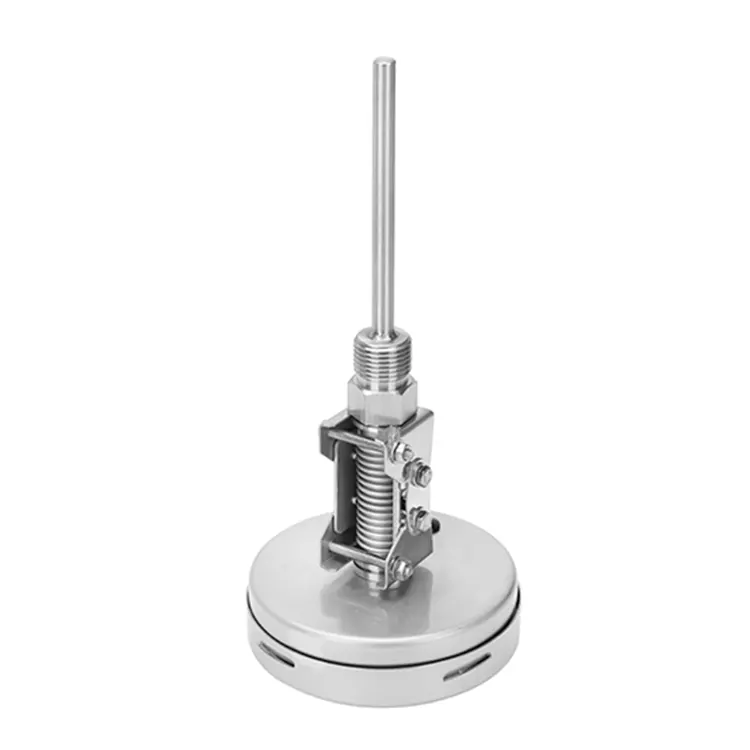

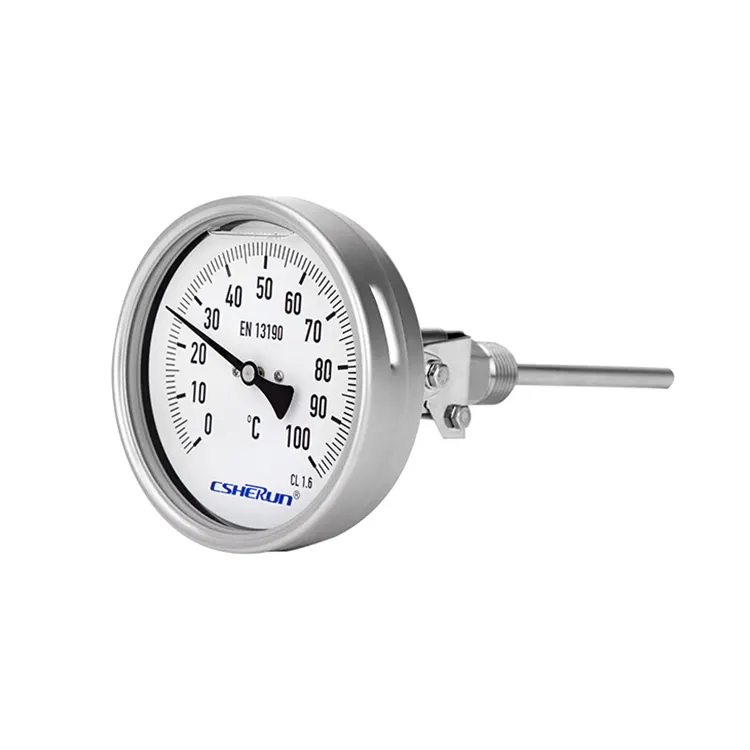

Versão com haste e mostrador ajustáveis
