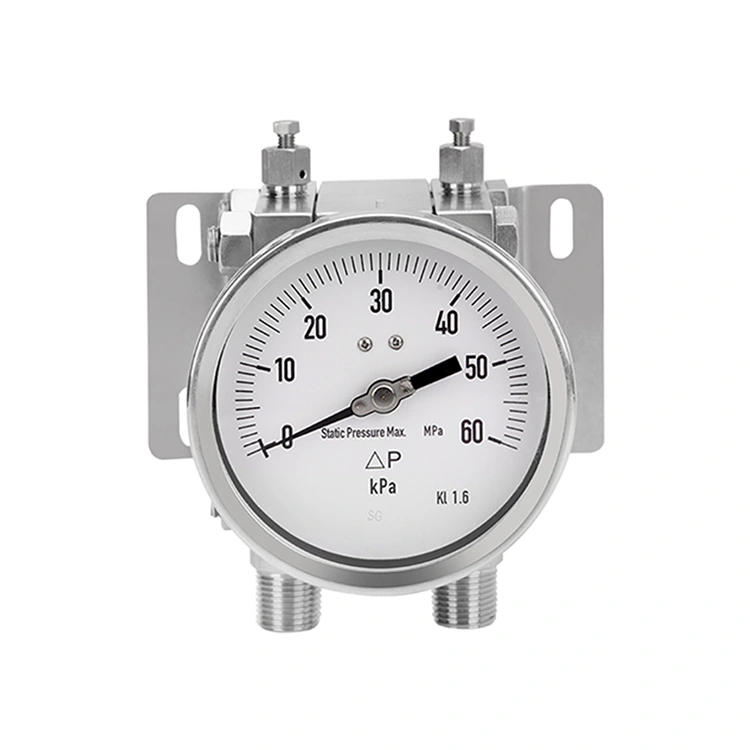

A Câmara de Meio Totalmente Metálica oferece resistência superior à corrosão e condições de alta pressão, tornando-a ideal para uma ampla gama de aplicações de processo. O manômetro diferencial mede com precisão a diferença de pressão entre dois pontos, oferecendo leituras precisas que são cruciais para o controle e monitoramento do processo.
Com o Modelo DP73, você obtém uma solução versátil e confiável que atende aos altos padrões da indústria de processos. Sua construção toda em metal garante desempenho duradouro, enquanto seus recursos de medição de precisão fornecem a exatidão necessária para manter condições ideais de processo.
Esteja você na indústria química, petroquímica, farmacêutica ou de alimentos e bebidas, nosso manômetro diferencial de câmara totalmente metálica, modelo DP73, é seu parceiro confiável para controle e monitoramento de processos. Confie em nós para obter qualidade, confiabilidade e precisão em suas aplicações de processo.
● Para meios agressivos gasosos e líquidos que não sejam altamente viscosos ou cristalizantes, também em ambientes agressivos
● Monitoramento e controle da bomba
● Monitoramento de filtros
● Medição de nível em embarcações fechadas
● Faixas de medição de pressão diferencial de -1 a +30 bar [-14,5 ... 435 psi] a 0 ... 40 bar [0 ... 580 psi]
● Alta pressão de trabalho (pressão estática) e alta segurança contra sobrecarga, selecionáveis 40 bar [580 psi], 100 bar [1.450 psi], 250 bar [3.625 psi], 400 bar [5.800 psi] e 650 bar [9.425 psi]
● O fluido de transmissão na câmara de medição amortece o indicador em caso de grandes alterações na taxa de pressão
● Modelo DP73M: versão Monel

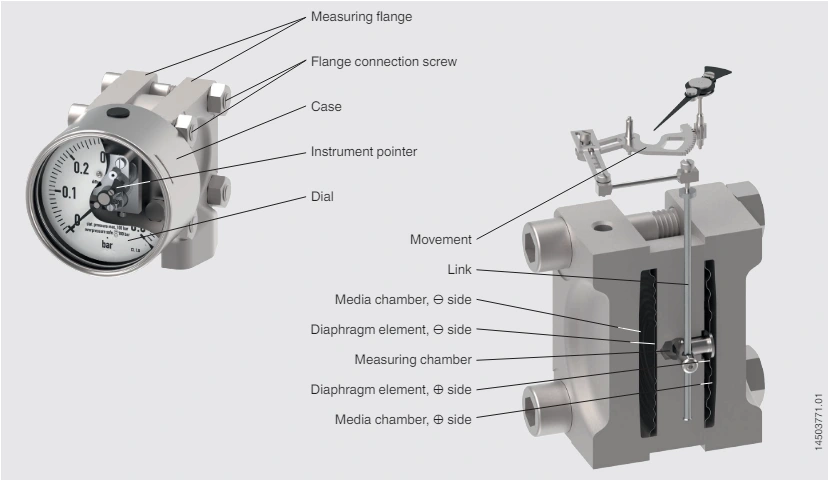

■ As pressões p1 e p2 atuam nos lados ⊕ e ⊖ da câmara de medição.
■ As câmaras de fluido são separadas da câmara de medição cheia de fluido de transmissão por um elemento de diafragma cada.
■ A diferença de pressão entre os lados ⊕ e ⊖ desvia o diafragma do lado ⊕ e desloca o fluido da transmissão.
■ A deflexão é transmitida ao movimento através do link.
■ O movimento converte a deflexão em uma rotação do ponteiro. Segurança contra sobrecarga Através de pontos de absorção de carga com assentamento metálico para os elementos do diafragma, o instrumento pode suportar pressões de trabalho extremamente altas com classificações de pressão de PN 40 ... PN 650 (40 ... 650 bar [580 ... 9.425 psi] ).
Padrão
|
Projeto
|
EN837-3 Manômetros de diafragma e cápsula, dimensões, metrologia, requisitos e testes
DE 16003 Instrumentos de medição de pressão para pressão diferencial |
|
Tamanho nominal (mm) |
100,160 |
|
Janela |
Vidro laminado de segurança |
|
Local de conexão |
Montagem inferior (radial) Outros locais de conexão sob consulta |
|
Caso
|
Projeto Nível de segurança “S1” conforme EN 837-1: Com dispositivo de sopro
Material Aço inoxidável 1.4404 (316L) Aço inoxidável 1.4571 (316Ti) |
|
Enchimento de caso
|
■ Sem ■ Mistura de glicerina e água ■ Óleo de silicone Instrumentos com enchimento da caixa e válvula de compensação para ventilação da caixa. |
|
Ventilação das câmaras de mídia
|
Vão ≤ 0,25 bar [3,63 psi] Com ventilação
Amplitude > 0,25 bar [3,63 psi] ■ Sem ■ Com ventilação |
| Movimento |
Aço inoxidável |
|
Elemento de medição |
Tipo de elemento de medição 2 elementos de diafragma com fluido de transmissão |
|
Material |
Elemento diafragma Extensão ≤ 0,25 bar [3,63 psi] ■ Aço inoxidável 316L ■ Hastelloy C276
Amplitude > 0,25 bar [3,63 psi] ■ Liga de aço inoxidável 316L / NiCr (Inconel) ■ Hastelloy C276 |
|
Especificações de precisão |
Classe de precisão ■ 1,6 ■ 2,5 ■ 1.0 (teste de aplicação obrigatório) |
|
Configuração de ponto zero |
Instrumentos com enchimento de caixa ■ Sem ■ Configuração externa
Instrumentos sem preenchimento de caixa ■ Sem ■ Configuração por meio de ponteiro ajustável |
|

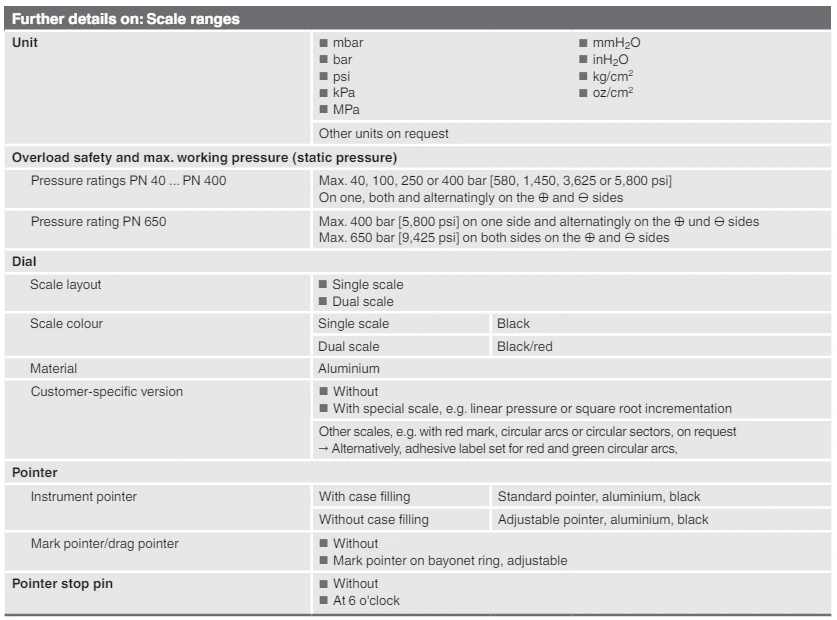

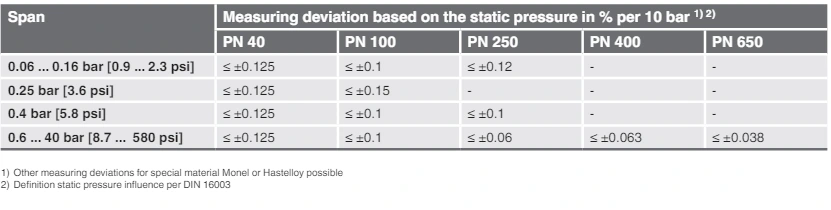

Influência da pressão estática |
Dependendo da faixa de escala e classificação de pressão |
|
Erro de temperatura |
No desvio das condições de referência no sistema de medição: ≤ ±0,5% por 10 °C [≤ ±0,5% por 18 °F] do valor da escala completa |
|

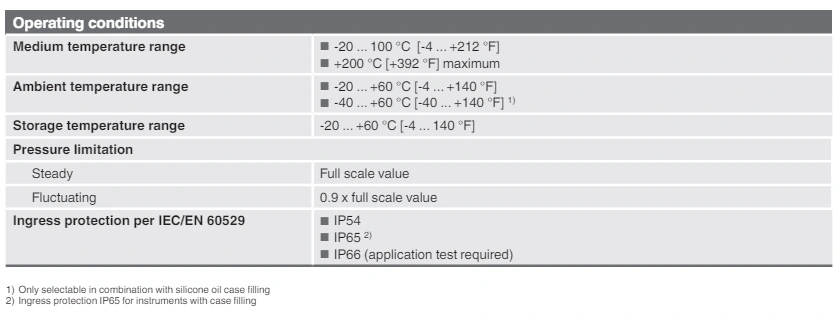

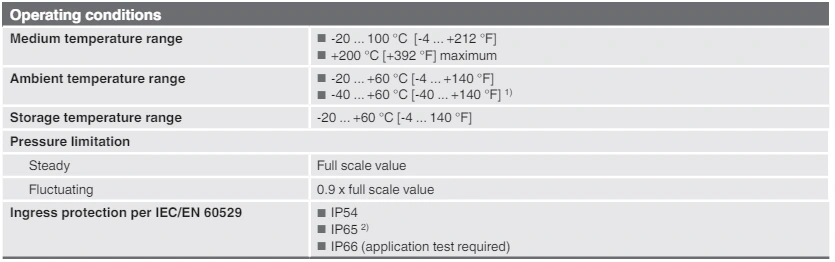

Condições de referência |
Temperatura ambiente +20 °C [+68 °F] |
Influência da pressão estática

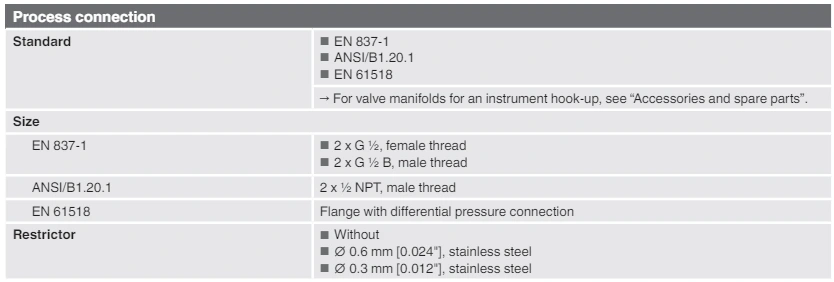

Outras conexões de processo sob consulta
|

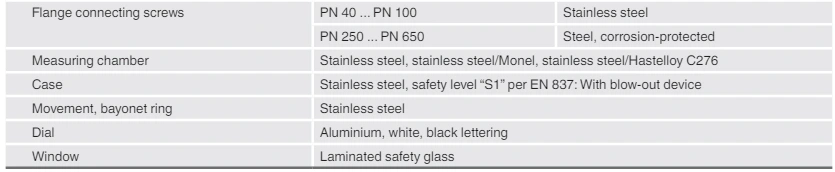

Material
|
Medição de flanges com conexão ao processo ■ Aço inoxidável 316L ■ Hastelloy C276 |
|
Selagem |
FPM/FKM |
|
Ventilação das câmaras de mídia |
■ Aço inoxidável 316L ■ Hastelloy C276 |
|
Elemento diafragma |
■ Aço inoxidável 316L ■ Hastelloy C276 |
Material (em contato com o meio ambiente)
Outras versões
■ Isento de óleo e graxa
■ Para oxigênio, isento de óleo e graxa
■ Para hidrogênio
■ Sem silicone
■ De acordo com NACE MR 0175/ISO 15156, uso em ambientes contendo H₂S na produção de petróleo e gás
■ De acordo com NACE 2) MR 0103 / ISO 17945, metais resistentes à fissuração por tensão por sulfeto
■ Com corta-chamas de pré-deflagração 3) para conexão à zona 0 (EPL Ga)
■ Manômetro diferencial com contatos de comutação, alta segurança contra sobrecarga,
■ Manômetro diferencial com sinal de saída elétrica, alta segurança contra sobrecarga
